观察该机刚开机时图像基本正常，约十分钟后图像渐渐变模糊，调整行输出变压器T601上的聚焦电位器无效，测开关电源+B端电压和伴音供电均正常，行变各组低压也正常，怀疑行变内聚焦电位器有漏电现象，致使聚焦电压下降所致。更换行变后图像、色彩正常，无机主所说的行不同步现象出现，满以为故障就是如此简单。

　　不料第二天开机发现，行幅由两边向中间收缩且中间有重叠的故障，并伴有无规律收缩后呈三无的现象；反复开机后，有时图像变为斜纹但不滚动。本机行振荡由X301（500kHz）晶体和IC301（CXA1213BS）29脚内的电路组成，试换X301，图像呈斜纹的故障现象消失，但无规律的行缩折叠直至关机的现象依然存在，检查和补焊了有关行电路部分的元器件，也未能奏效，维修陷入困境。

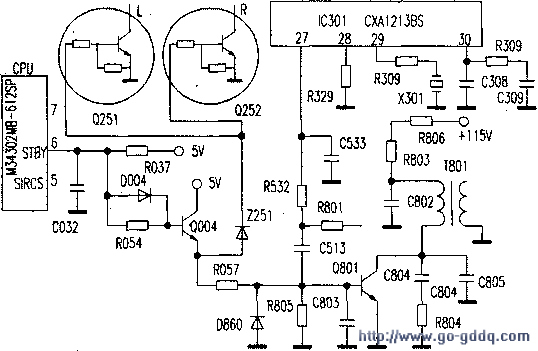

　　分析该机电路图发现：行推动电路、行推动三极管的基极部分电路不同于普通彩电，见附图，它是由两部分组成的，即由IC301 27脚送出行振荡信号，经R532、C513送到行推动管QS01 b极；另一路由CPU（M34302MB-612SP）⑥脚输出待机信号（STBY）至Q004缓冲器b极，从Q004e极分两路输出：一路送至左右声道伴音静噪控制管Q251、Q252 b极，另一路经R057送到Q801 b极。

　　待故障出现时，测Q801 c极电压仅为3V左右，而图标值为68.1V，其b极电压为0.7V也不正常（图标值ov），说明Q801已趋于饱和导通。重点检查待机控制管Q004各极电压，故障出时发现Q004 b极有2.8V左右的电压，而CPU⑥脚电压为0.2V正常，由此判断Q004的b、c极间漏电。拆下贴片三极管Q004用万用表检测未见异常，将其更换后，无规律行缩直至关机故障排除。
