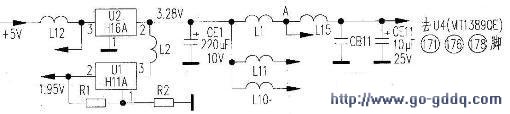

首先检查主板上供电插座CON1的各组电压正常,说明开关电源电路无问题。该机解码芯片U4(MT1389QE)所需的3.3V电压由一块设在主板上的贴片三端稳压器H16A分四路输往U4的相关电路(参见图)。测量U2(H16A)的输入端③脚5V正常,输出端②脚仅为0.4V左右,说明不是U2损坏,就是U2的负载电路短路。
用R×1挡测量U2②脚的在路对地电阻值仅为3Ω左右,拆下H16A检测正常,说明短路处在U2的负载电路。因U2有四路负载,为确定短路处在哪条支路上,应用断路法排查,即依次焊下贴片电感L11、L10、L1、L2。当焊下L1后,U2②脚的对地电阻值恢复正常,说明短路处在L1支路,但该支路又分为两条小支路,具体在哪条小支路,必须焊下L15才能最后确定。焊下L15后,测量图1中A点对地阻值恢复正常,说明短路处在L15之后的电路。检查CB11、CE11两只电容正常,进一步细查,挑起U4的(171)、(176)、(178)脚,发现(176)、(178)脚已对地击穿。
采用电流冲击法对U4(176)、(178)脚进行处理无效,表明该芯片已无法修复。更换MT1389QE后,图像输出恢复正常,故障排除。
