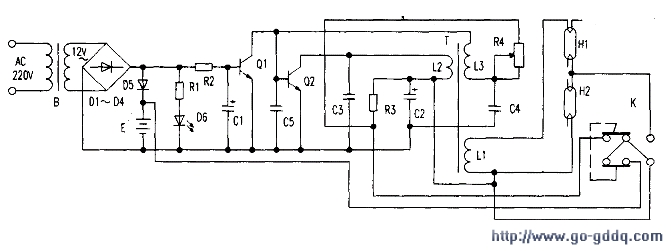

取出该灯的印制电路板,实测电路原理及元件如附图、附表所示。其电路构成可分为两大部分:1.由电源变压器B、D1~D6、R1、R2和C1组成的充电及指示电路。接通市电,B次级12V交流电压经D1~D4全波整流、C1滤波后向蓄电池E充电。R1是D6红色LED充电指示灯的限流保护电阻;D5用以防止蓄电池反向放电。2、荧光灯管点亮电路。由Q1、Q2和T等组成的自激振荡器,接通电源便起振工作。由绕组L1输出高频脉冲电压,在拨动开关K的切换控制下,把H1、H2单独或双管同时点亮。检修时,首先测量H1、H2、E以及充电情况均正常;然后检查振荡器,查觉Q2十分烫手,温升异常。焊下Q2检查,发现c-e极之间已被击穿损坏。于是,用一只塑封大功率管E13005更换并安装好散热片;此外,经仔细检查发现其高频谐振电容C3、C5电容量不足,用同规格涤纶电容更换后接通电源,振荡器重新工作,应急灯点亮。
零件表 | |
D1~D5 | 1N4001 |
D6 | 红色LED发光二极管 |
R1 | 210Ω |
R2 | 100Ω |
R3 | 510Ω |
R4 | 8KΩ可调电阻 |
C1、C2 | 33μF/16V |
C3 | 103 |
C4 | 223 |
C5 | 0.1μF |
Q1 | C9013 |
Q2 | D313 |
E | 6V4Ah/20HR充电蓄电池 |
T-L1 | 17.6Ω |
T-L2 | 0.7Ω |
T-L3 | 0.5Ω |
H1、H2 | 6W RR88IN J荧光灯管 |
K | 双刀双位拨动开关 |
B | 电源变压器220V:12V |
