该机连接主机开机后，电源指示灯为绿色，正常，但无屏显，也无高压。操作按键时，前排各指示灯可正常切换。测量+B为87V，基本正常；其余几组电压均略微偏低（如7V为5.6V，15V为13V等）。这说明主电源CPU是正常的。而且行电路没有工作。

　　测量行管c极有87V，b极无电压。行推动管c极为12.6V，b极0.12V。接着测量行场扫描和二次电源控制集成电路（PCB编号为IC401）TDA9115的24脚（行激励输出端HOUT）电压为11.4V，由以上可证实行已停振。继续测量IC401的供电端29脚为12V，正常。行振荡电路首先受控于CPU，其次还决定于IC401本身及其外围元件的好坏。常规检查IC401的⑥、⑧脚有关外围电路，没发现故障元件，代换TDA9115，无效。常规检查行输出电路和二次电源电路未见异常。分析认为可能是CPU因某种原因关闭了行振荡。

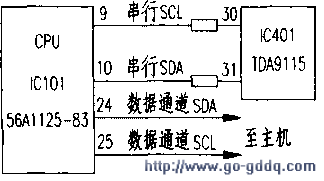

　　该机的CPU（IC101）是56A1125-83，见图，测量其串行总线SCL时钟端⑨脚为1.3V，串行总线SDA数据端⑩脚为1.4V，这两个电压严重异常（正常应为3～5V）。同时测量IC401的SCL端30脚为1.25V，SDA端31脚为2.6V，也都不正常。再测量IC101的显示器数据通道数据端24脚电压，表针在1V～3.7V之间抖动，显示器数据通道时钟端25脚电压为3.7V，有关电路见图5。从测量数据看。SDA数据线在电路中为同一条线。但IC101⑩脚和IC401 31脚电压却差别如此之大（特别是前者抖动而后者不抖），判断问题就出在这两个引脚上。仔细检查，发现IC401 31脚外围铜箔有一道不明显的裂纹，将裂纹两端的铜箔上的保护层刮净，加松香用焊锡连接好后，故障排除。

　　由于IC401的数据端31脚铜箔出现裂纹，导致开机后CPU不能够和IC401正常通讯，从而判断IC401有故障进行保护，进而关闭了行振荡，造成了本例故障现象。注意：24、25脚作为显示器数据通道的数据端和时钟端，它们的作用是向主机传送显示器的型号和有关的特性参数，以实现即插即用的功能。
