海信TLM3788P彩电三无,蓝灯亮
来源:本站整理  作者:佚名  2010-06-15 11:32:32

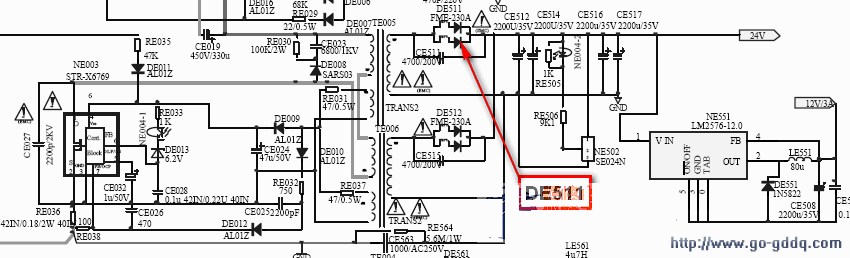

  该机通电,电视的指示灯由红色转为蓝色,说明CPU电路工作正常,而液晶屏的背光灯不亮。测量排插XPE006上无背光驱动电压输出,正常应有+24V电压输出;使用万用表的电阻档测量其对地阻值为0Ω,将通往背光源驱动板的插子拔下,测量其对地阻值仍为0Ω,说明故障在电源板的+24V电路上。由于+24V是由二极管DE511(FMB-39M)整流后输出的,将二极管DE511断开后,测量其对地阻值恢复为1KΩ左右,使用万用表测量二极管DE511,发现其中一只整流二极管已击穿,更换二极管DE511后机器恢复正常,电视故障排除。
