海信HDP2919CH彩电呈三无
来源:本站整理  作者:佚名  2010-06-15 11:32:34

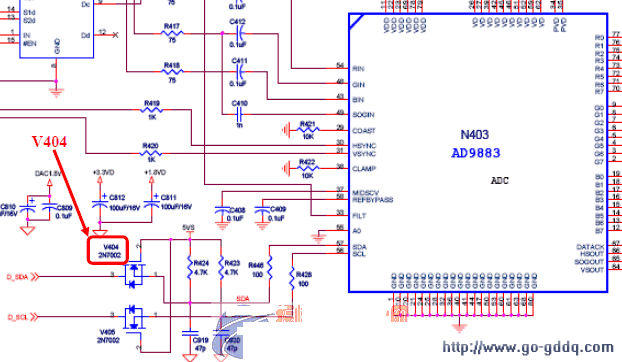

  观察本机伴音正常,无高压输出,用示波器测量集成电路TDA9332H 的#8 脚电压,无激励电压输出,解码板上集成电路TDA9332H 的#8 脚输出行激励脉冲的工作条件:TDA9332H 的#17 脚、#39 脚供电电压正常,#20 脚、#21 脚外接的12MHz 晶体正常,#10 脚、#11 脚SDA、SCL 电压正常,CPU 与TDA9332H 通过SDA 和SCL 有正常的通讯(包括存储器数据正常),解码板上的其它IC 损坏,不会引起行激励脉冲无输出。本机为V404 场效应管对地击穿,导致CPU 与TDA9332H 的SDA 不能够正常通讯,最终导致TDA9332H 没有行激励脉冲电压输出,试用2N7002 场效应管代换后,故障排除。
