海信HDP2919CH彩电TV/AV 均黑屏
来源:本站整理  作者:佚名  2010-06-15 11:32:37

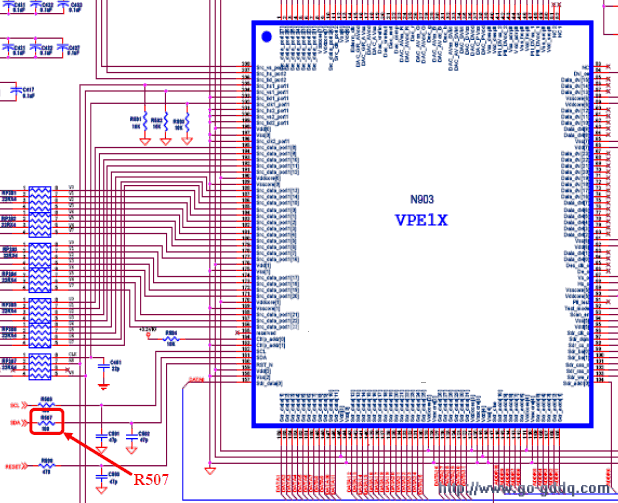

   检修这类故障时,应先看一下机器是否可以显示字符。如果可以显示字符,那么视放电路应该是没有问题的,问题应出在集成电路TDA9332H及其信号传输电路,我们可以通过输入1080i/60或逐行DVD信号加以判别。因为通过前面的原理得知,1080i/60、逐行DVD信号是通过集成电路TDA9332H直接进行输出的,如果输入上述信号依然没有图像显示,那么问题一定是在集成电路TDA9332H上;如果输入1080i/60或逐行DVD信号图像正常,那么问题应出现在HisenseVPE1X的前级电路,或者是在集成电路HisenseVPE1X和TDA9332H的RGB信号传输电路上。本机输入1080i/60信号时,图像显示正常,测量集成电路HisenseVPE1X的所有供电脚、SDA、SCL时,发现#161脚SDA无电压,顺着电路检测,发现电阻R507(100Ω)电阻开路,更换R507后故障排除。
