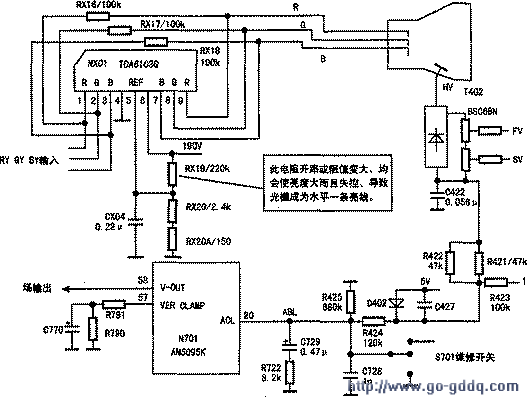

首先,从亮度大且失控故障开始检查。测190V正常,三个阴极电压很低。测TD103Q的⑤脚电压为OV;取下⑤脚外接上偏置电阻Rxl9测量,已开路。更换RX19,图像恢复正常,水平亮线故障也消失,电路见图。
查看电路图时发现ABL电路与N701(AN5095K)21脚ACL端相接,还接有一维修开关S701,亮度大时会使ABL电压下降,当降到0.5V以下时,N701 20脚内部维修开关动作,关断场输出,出现水平一条亮线。解决亮度失控故障后,场维修开关也就自动解除了。
