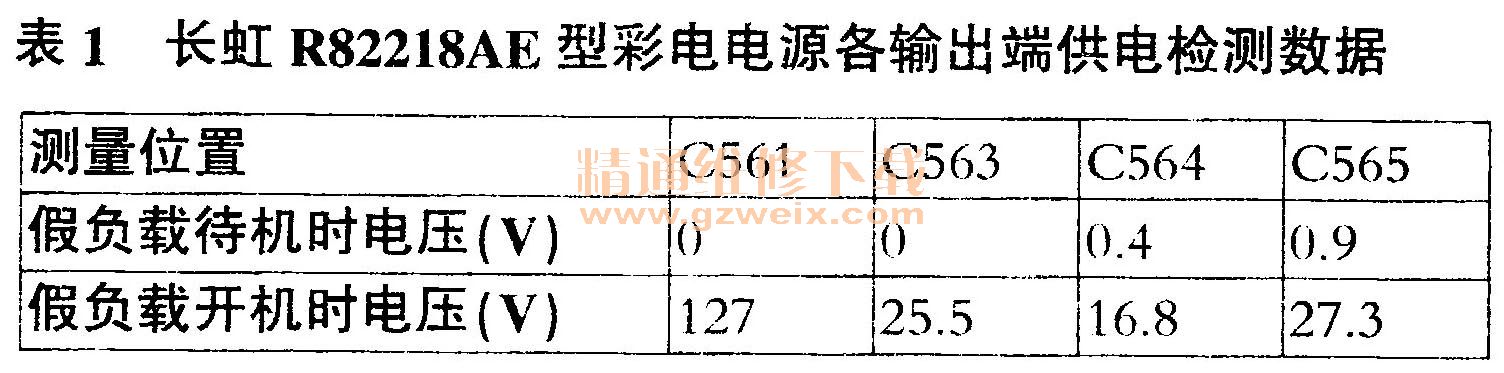

实例一:分析检修:用电阻法测得V432击穿,用假负载法测得电源各输出端电压如表1所示,且长时间稳定不变,用2SD5296代换后,通电试机,依然黑屏。仔细观察该机实物电路,发现该机行输出变压器T402的①脚接行管c极,与地间电压为96V、②脚为视放管提供+180V供电,实测为152V、③脚为+B电源输入,实测为96V 、⑦脚为ABL,实测电压在0.3V~5.4V间跳变,⑧脚提供灯丝正常工作电压和16.5V电压,实测为交流21.2V,测显像管灯丝交流供电脚电压为23V左右,断电测量显像管灯丝供电脚间电阻为15Ω,拔下尾板,测得显像管两灯丝脚间电阻为15Ω,测量显像管尾板灯丝供两脚间电阻无穷大,沿管座灯丝供电逆向检测,发现T402的⑧脚与RF481连通,但RF481另一脚与尾板灯丝供电脚间不通,用导线RF481输出端与显像管灯丝供电输入脚连接后,通电试机,光栅出现,故障彻底排除。

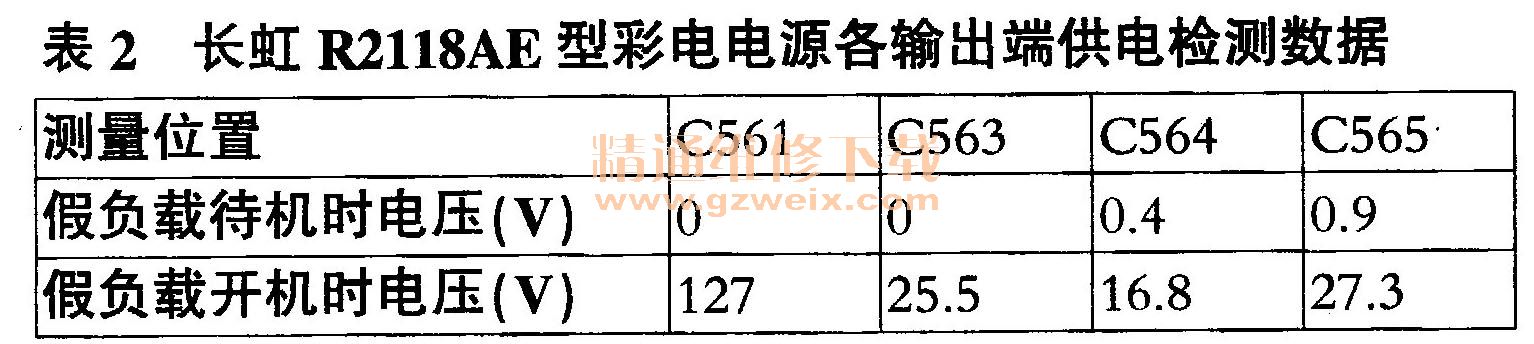

实例二: 用电阻法测得V432击穿,用假负载法测得电源各输出端电压如表2所示,且长时间稳定不变,用2SD5296代换后,通电试机,依然黑屏。仔细观察该机实物电路,发现该机行输出变压器T402的①脚接行管c极,与地间电压为96V,②脚为视放管提供+180V供电,实测为152V ,③脚为+B电源输入,实测为96V,⑦脚为ABL,实测为0.3V到5.4V间跳变,⑧脚提供灯丝正常工作电压和16.5V电压,实测交流电压峰值21.2V,测显像管灯丝交流供电脚电压峰值为23V左右,断电测其灯丝供电脚间电阻为15Ω,拔下尾板,测其两灯丝脚间电阻为15Ω,测显像管尾板灯丝供电两脚间电阻竟为无穷大,沿管座灯丝供电逆向检测,发现T402的⑧脚与RF481通,但RF481另一脚与尾板灯丝供电脚间不通,用导线将RF481输出端与显像管灯丝供电输入脚连接后,通电试机,光栅出现,故障彻底排除。
