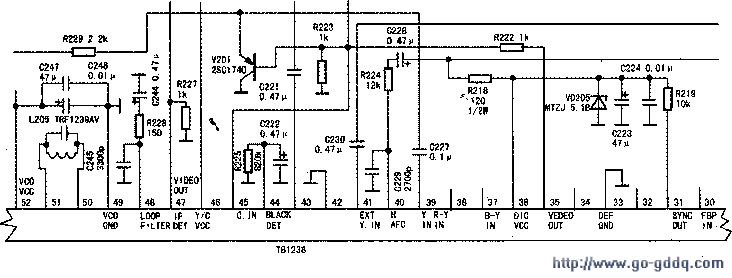

观察此机因为字符正常，所以问题在解码电路、中放电路。从AV输入信号故障也是如此，证明中放电路没有问题，问题只能在亮度、解码电路。检查解码块供电电压及各供电的滤波电容没有问题（电路见图）。分析图纸，图像信号传输是从TB1238的35脚输出，通过V201三极管放大，从集电极经过C227电容耦合返回到TB1238的39脚，检查这条支路发现C227（0.1μF／63V）电容已经严重漏电。更换此元件后故障排除。
