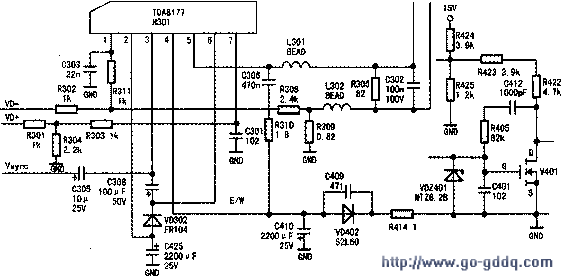

先测量TDA8177（N301）各脚电压：①脚为0.9V、②脚为14v、③脚为-11.8V、④脚为-14V、⑤脚为0V、⑥脚为15V、⑦脚为0.9V，均正常（电路见图）。测量场外围元件未发现异常现象，代换行输出变压器无效。仔细检查行的外围电路、视放电路均未发现故障。

　　静下心来仔细分析图纸，怀疑是电源纹波增大造成此现象。用示波器测量电源+B并没有发现有干扰脉冲，说明问题不在电源电路还在行场电路或者视放电路。用示波器测量R、G、B三基色信号与正常的波形对比，波形正常；测量场偏转线圈两引脚，一端正常，另一端明显不正常，代换场偏转线圈无效。场的外围元件逐个测量未发现问题，所以采用代换场外围元件的方法进行排除，当代换到并联在场偏转线圈上的C302（100nF／100V）电容时故障排除。把损坏的电容取下来用数字表测量，容量正常；用MF47型表R×10k挡测量也未发现有漏电的现象，但此电容确实损坏了，损坏的原因可能是这个电容损耗增大的缘故。C302电容无容量也可以引起满屏干扰线的故障。
