海信TC2972F彩电开机有伴音,黑屏
来源:本站整理  作者:佚名  2010-06-25 09:34:10



  此机小信号处理集成块采用OM8838,CPU用MTV880,存储器用PCF8594C-2。因伴音正常,观察灯丝已点亮,无光栅,适当调高加速极电压,屏幕上出现了一条水平亮线,判定故障出在场扫描电路。

  此机场输出集成块采用TDA8351。先将加速极旋钮复原,通电测量TDA8351各脚电压,发现⑥脚的45V供电电压消失,③脚的15V供电基本正常。关机,用电阻挡测45V供电端的有关元件,在路测量VD455整流管正、反向电阻基本正常,而限流电阻R474已开路。在路测量TDA8351的对地电阻,发现⑥、⑦脚对地均击穿。取下场块复测其外围元件未见异常。更换R474、TDA8351后通电试机,光栅出现,图像正常。测场块各脚电压也正常,观察30分钟左右无异常,装机后交与用户使用。

  几天后机主又将机子送回,故障如初。拆机复测TDA8351及限流电阻均损坏,以为所换的场块有质量问题,再次更换一只后开机,一切正常。开机后手摸场块温升很高已经烫手了,几天后场块再次烧坏。把与场输出有关的元件全换掉,仍不能排除高温屡损场块问题。

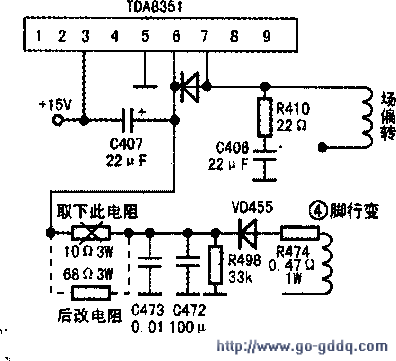

  在无计可施的情况下,打电话到厂家维修站咨询,答复是将TDA8351⑦脚外接的电阻R410、电容C406的参数加以调整解决。其后增大或减少电阻、电容的参数,却均不能降低场块的过热现象。经过分析认为,屡损场块与其长时间工作温度过高有直接关系,只要想办法将其温度降下来,定能解决问题。经多次试验后找到两种方法:一是降低场块的供电电压。用串人降压电阻的方法将45V电压降到40V以下(15V供电不能调),电阻的功率在3W以上,阻值在30Ω~100Ω之间选取,试验而定。本机用68Ω/3W电阻。厂家原来在二极管VD455的输出端已经串人了限流电阻,焊在印制板的背面,但图纸上却没有此件。将此电阻取下换上新改装的电阻即可,如图中打×处所示。二是增大TDA8351的散热片面积和厚度。找一个旧电视机的铝散热片,面积要大些厚些,在一合适位置打上孔用小螺丝固定在原散热片上,并在两散热片之间均匀涂上硅脂以增强散热效果。

  经过这两项改动后,长时间试机手摸场块,其温度正常,不再烫手,只有微小温升而已。此机已交用户使用一年多,目前仍工作正常,屡损场块问题彻底解决。
