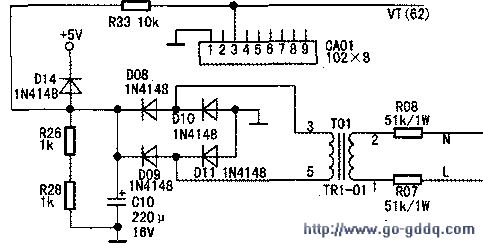

开机运行室外机风机运转正常而压缩机不工作。检测内外通讯电压正常，判断故障在外机。打开外机机壳，检测功率模块无输出电压，检测模块本身没有问题属于外板故障。由于变频机室外板保护电路很多，所以要逐一检测。保护电路主要由过压检测电路、过流检测电路、瞬时掉电检测、传感器检测电路等组成。经过检查故障在过压检测电路，见图。其保护原理是AC220V经过R07、R08两个51kΩ／1W电阻降压，经互感器T01耦合，通过D08～D11整流、C10滤波输出一直流电压，经R33输入芯片与设定值做比较，从而判断是否过压。

　　D14起钳位作用，保证输入到芯片中的电压不超过5V，保护芯片。CA01为滤波排容。正常工作时芯片VT脚应有2V左右的直流电压，但此电脑板该脚电压为0V。用万用表检测发现R07开路损坏，更换同规格电阻后试机正常，故障排除。在日常维修中，此电路损坏率很高，易损件有T01、R07、R08、C10、CA01等。
