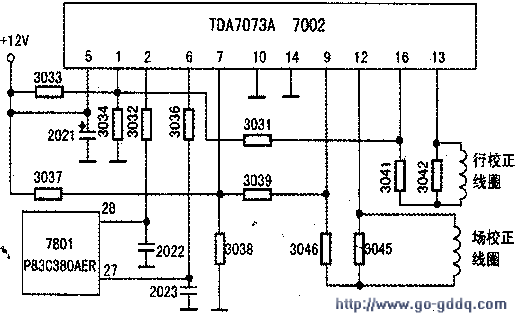

首先进入维修模式，调整水平会聚和垂直会聚选项，故障不变，判定故障在动态会聚校正电路中。相关电路如图所示，主要由会聚校正集成电路TDA7073A、微处理器P83C380AER、动态会聚校正线圈等组成。工作原理：微处理器根据检测到的场同步脉冲及行同步脉冲，在内部电路运算处理后从28脚输出行频抛物波脉冲，27脚输出场频抛物波脉冲，分别送入TDA7073A②脚和⑥脚，经内部电路处理放大后再从16脚和⑨脚输出抛物波电压，然后分别送到场会聚校正线圈及行会聚校正线圈，使R、G、B电子束准确会聚，从而克服屏幕四周失聚现象。

　　检修时，测得动态会聚集成电路TDA7073A⑤脚+12V电压正常，再测⑨脚场会聚校正驱动端电压及⑩脚行会聚校正驱动端电压很低，正常时分别为6.5V、7.4V，而②脚行会聚校正信号输入电压2.6V，⑥脚场会聚校正信号输入2.3V电压正常，查集成块外围元件均正常，判定TDA7073A损坏，换新后试机一切正常，至此故障排除。
