VAST VT-1550P 15英寸彩显，一开机便听到显示器内“啪”的一声，随即无显示，电源指示灯也不亮。

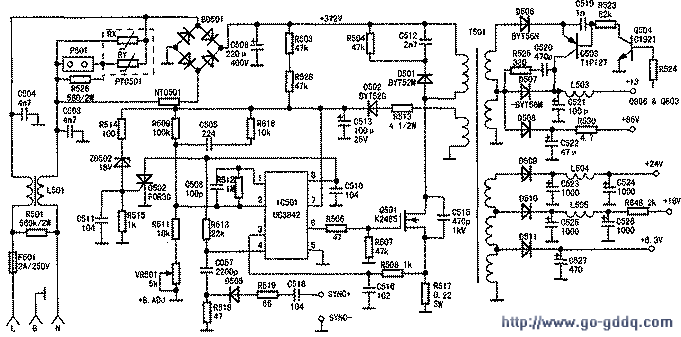

　　电路原理见图。检查保险管烧黑，说明受到大电流冲击。开关管Q501表面少一块，C515被炸成两块，R504因靠近Q501表面被烧黑，IC501电源控制芯片也已烧坏，R517开路，检查开关变压器次级的各整流二极管没有击穿（这一点必须注意，往往有人发现开关变压器初级有元件损坏，就只检查初级，忽视了对次级元件的检查，这在保险管被烧黑且开关管Q501也击穿的情况下，新换的元件极有可能在开机瞬间再次损坏）。拆掉损坏的元件，先更换一只3A／250V保险管，通电测量C506高压滤波电容两端的电压为312V，正常，说明交流侧无元件损坏（特别注意：消磁线圈P501最好不要拔掉，否则会烧掉与其并联的电阻R526，如要拔消磁线圈须焊掉R526）。断电后再更换其他损坏的元件，由于Q501不易购得，考虑用其他管子代换。我们知道UC3842的③脚为电流检测端，功率管Q501漏一源极电流在R517上形成压降，经③脚送入PWM比较器的同相输入端，当该电压≥1V时，保护电路启动，UC3842的⑥脚输出关闭，从而保护相关元件不致损坏。

　　由此可计算出Q501的最大工作电流＜5A，所以选用市面易购的SK794代换。注意，先不要装SK794，而是先焊上UC3842，通电后测UC3842的⑦脚（Vcv）电压在12V～14V之间波动，⑧脚（Vref）电压在0.1V～1.7V之间波动，①脚（Comp）电压在0.6V～2.3V之间波动，②脚（Vflo）电压在1.7V～2.0V之间波动，由此说明UC3842及其外围电路基本正常，若检测到哪个脚电压不在上述范围内，则查相关引脚的外围元件。最后焊上SK794，焊脱J13，即断开行供电，在主电源端接上一只60W灯泡作假负载，同时拔去P503（以免灯丝电压异常，烧断灯丝）。

　　检查无误后通电，灯泡亮，电源指示灯也亮，测几组输出电压（+75V、+7.28V、+17V、+23.8V）皆正常，说明代换成功。断电去掉假负载，焊好J13，插好P503，将显示器与主机相连，通电一切正常，故障排除。
