该机型是飞利浦OEM制造的,电源控制芯片为TEA1507.CPU为6148-K420PH-57A,行场芯片为TDA4841PS,高压包为FPH0175。
拆开机壳,测开关电源输出电压,190V只有20多伏,93V只有8V左右,其余各组电压均为0V,断开行负载,在主电源输出端接IOOW灯泡,灯泡不亮。检查TEA1507外围元件及取样电路正常,代换7111光耦,可控硅、TL431均一无所获。怀疑是高压包的问题(因飞利浦机子多数高压包易坏),于是就从外地邮购了一只FPH0175高压包,换上后故障依旧,说明不是高压包的问题。

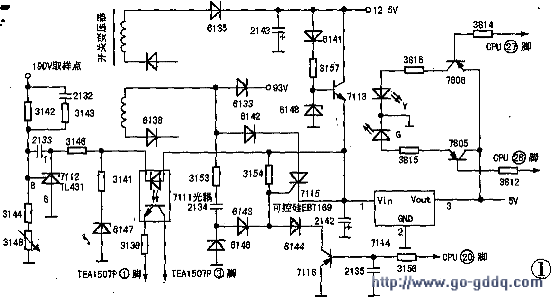

经查飞利浦107S4型彩显与本机十分相似,其工作原理是:正常工作时,CPU的20、27、28脚输出高电平控制信号。20脚输出的高电平经P3156限流对C2135充电,当C2135两端电压达到0.7V时7116导通,使可控硅7115截止,此时7111内的发光管由7113 e极输出的电压供电。开关电源输出各组电压,负载得电后开始工作。27脚为高电平后,7806截止,电源指示灯6801内的橙色发光管熄灭;28脚输出高电平使7805导通,6801内的绿色发光管发光,显示器进入工作状态。也就是说:只有CPU的20、27、28脚均输出高电平,开关电源才能正常工作,输出各组电压。
断开7115阳极(A极)开机,显示器开关电源各组输出电压恢复正常,说明故障是由于CPU保护引起的。于是检测CPU的20、27、28脚电压,其中27、28脚都是5V,而20脚始终是0V不正常,固使开关电源各输出电压不正常,显示器不能工作。刚好手头有一块飞利浦拆机的CPU,型号为6148-K420PH-70A,只是型号尾数不同,引脚功能基本相同,于是换上这块CPU,开机各组电压正常。说明正是CPU的问题。在各大配件网上均没有此CPU,由于一直没有买到CPU,准备放弃,将机子还原给他送回去了。拆下CPU,换回原来的CPU,开机,指示灯亮了一下,并且有高压声,但瞬间高压就消失了。拔下电源线再插上,故障依旧。再插但电源线开机,重复上述现象。怀疑复位电路有问题,本机CPU⑤脚为复位脚,将外接的电容(47μF/16V)换新后,开机有显示,图像正常。但会不定时地自动关机又重启,有时甚至不停地关机重启。换掉按键板上的所有按键,现象还是一样。怀疑是晶振有问题,用4MHz晶振换上,故障彻底排除。
故障排除后,正常工作时,CPU的20、27、28脚均为5V高电平,我试着断开行负载,在主电源接100W灯泡作假负载,灯泡还是不亮。可能是这种电源不适合接假负载吧(注:主要原因是所接的假负载过大,使开关电源进入过流保护所致,将假负载减小到40W以下即可),可见飞利浦显示器与常见采用3842电源芯片的显示器控制方式有很大区别。
检修飞利浦采用TEAl507电源芯片系列彩显时,可通过断开7115(BT169B可控硅)阳极(A极)来判断。若断开阳极后输出电压恢复正常,说明是节能控制电路有问题;若断开阳极后输出电压没有恢复,说明是电源的取样回路或TEA1507外围有问题。同时,应检查CPU工作的三要素。
