WESCOM 600E型彩显关机时屏幕出现一个白色亮点且需较长时间才消失
来源:本站整理  作者:佚名  2010-06-30 21:04:01



  根据故障特征,怀疑是消亮点电路出了故障。因为显示器电源关闭后,虽然显像管灯丝电压和阳极高压消失,但阴极不会马上冷却,仍有残余电子发射,从而使荧光涂层上保持较长时间的电荷,由于此时偏转磁场已消失,所以在屏幕中间产生亮点,久而久之,就会使荧光粉烧糊而成为黑色,必须设法消除关机亮点。

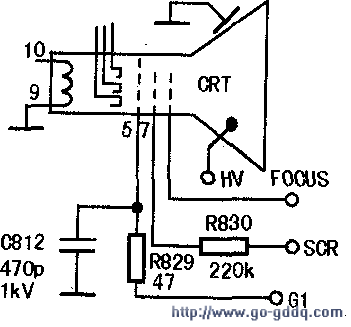

  通常是在显像管的栅极加较高的负电压来抑制惰性电子的发射。该机消亮点功能是靠图所示的C812来实现的,即由C812存储的电能放电维持栅极负电压,使阴极剩余电子减速,达到消除关机亮点的目的,如果电容C812开路或失容,均可能产生上述故障。

  打开机壳检查未发现开路,估计是容量减小,本来此电容的容量就用得过小,于是更换一只0.01μF/1kV无极性电容,开机试看,一切正常。
