COMPAQ 441型数控彩显,屏幕呈一片红色光栅并伴有回扫线。
来源:本站整理  作者:佚名  2010-06-30 21:04:00

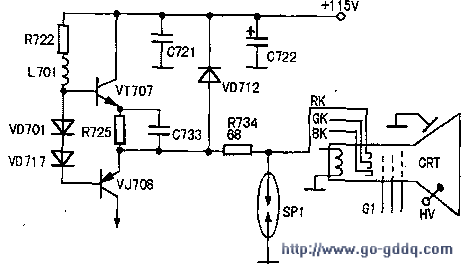

  根据故障现象推测,是显像管红阴极束电流过大,怀疑红基色视频管有短路性故障,但检查图所示视放电路中的视放管VT707、VT708,均未发现问题,而两管中点电压只有20V左右,正常应为供电电压的一半,即60V左右,其他两组视放管中点电压均正常,故可断定故障应该在红视放输出电路上。

  是不是红阴极与灯丝有轻微碰触呢?

  拔下显像管座,测二者之间的电阻为无穷大,并未碰极。仔细检查,发现该视放电路中,在红、绿、蓝三个阴极对地均接有一只放电器,其作用是使打火脉冲对地泄放以保护显像管,故肯定是放电器SP1内部放电拉弧形成炭末而漏电,焊下测试其阻值为5kΩ左右(正常应为无穷大),证明已严重漏电。SP1漏电造成RK电位下降,相当于红阴极与灯丝相碰,导致阴极束电流增大,因而出现上述故障现象。由于手头无放电器更换,而且此种放电器中间没有开槽。若开槽则可用照相底片在槽中来回拉动而修复。只好弃之不用,开机试看,彩显恢复正常。
