P4达硕ATX-308B开关电源,无电压输出
来源:本站整理  作者:佚名  2010-06-30 21:04:07



  拆开外壳,直观检查保险丝烧黑,两只电解电容220μF/200V鼓包。主电源开关管使用SSP2N60B,副电源开关管用了两只J13007K,使用脉宽调制集成电路KA750013和电压比较器LP7510。输出部分采用两只S20C40C和一只F12C40C双二极管。

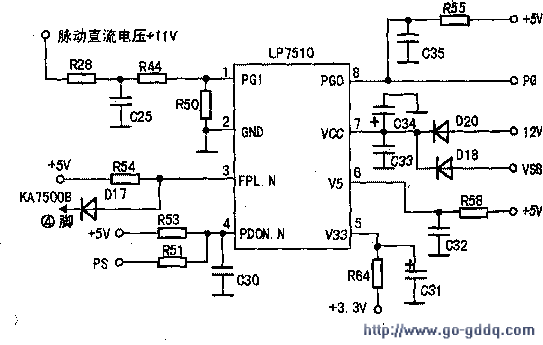

  更换保险丝和电容后,通电保险丝又烧黑,说明电路中还有短路性故障。在路仔细检测,发现四只+300V整流二极管中有两只击穿,更换后表测电路基本没有短路点,再通电发现电源风扇转动一下即停止,说明电路处于保护状态。断电,测得输出电路中三只双二极管正常,无意中摸到LP7510发烫,手摸KA7500B无温升。测得LP7510⑦脚(电源输入端)与地短路,且该脚直接与+12V相接。焊开⑦脚测得与地仍短路,说明该集成块已坏。仔细观察LP7510与LM393所接电路,发现二者的电源输入端不同,LP7510所接电路如图所示。


  无奈之际,在一堆P4电源中找到一只印有WT7510的块子,引脚及电路接法与本机电源基本相同,试将WT7510焊下安装到本机电源电路上,通电风扇转动,测得各路电压输出正常。维修完毕。
