PGS·HX-12型彩显,图像上下抖动,屏幕都会出现干扰横条
来源:本站整理  作者:佚名  2010-06-30 21:04:05

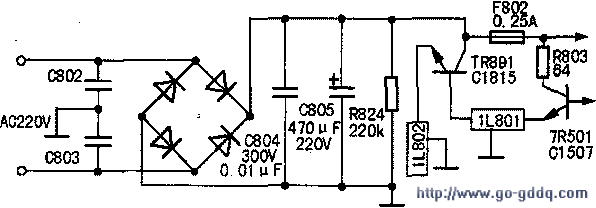

   出现干扰条纹和图像抖动现象,最大可能是抗干扰能力差。根据图所示的电路分析,抗干扰的元器件仅为C802、C803和C804,C802、C803主要用于抗高频干扰,C804用于抗低频干扰。机器开机和汽车经过,通常产生400Hz以下的干扰,所以应重点检查C804。

    又根据开启显示器不烧保险且能长时间工作分析,并非短路性或漏电性故障,故怀疑是失容性故障。焊下C804用万用表R×lOk挡测量无充放电现象,正常时万用表指针应有轻微的回摆,由此表明已失容,用一只耐压0.01μF/300V的瓷片电容更换后故障消除。
