用户平时关机时，只关主机电源而没有关显示器电源。

　　打开检查，机内元件没有明显鼓包烧黑迹象。用万用表测保险丝完好，在路测得行管、开关管均正常。

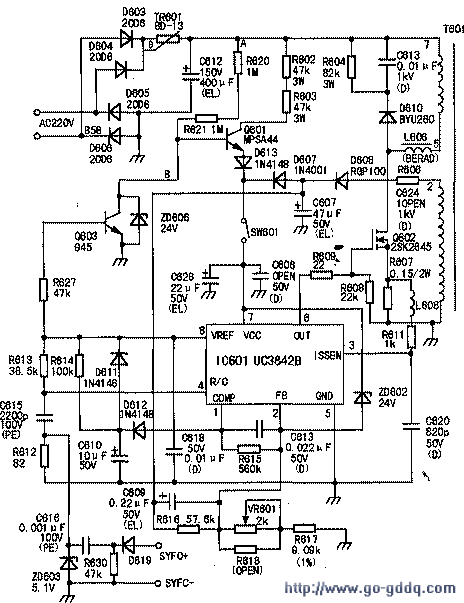

　　按常规通电，测+300V电压正常，但开关电源电路中Q601的b极电压为0.3V，c极电压为300V。测脉宽电压控制集成电路IC601（U23842B）⑦脚电源输入端为0.2V（正常为12V～17V），判断为启动电阻开路。断电时测得+300V电压下降非常缓慢，更加确定了故障在启动电路。用灯泡将+300V对地快速放电。由于手中没有电路图，只好顺着电路查找启动电路。经仔细观察，发现该机启动电路与一般彩显不同，实测电路图如图所示。

　　其工作原理如下：接通电源后，市电220V经D603～D606整流、CX612滤波后，获得+300V脉动直流电压。该电压一路经开关变压器T601初级绕组、电感L606，送到开关管Q602的D极；另一路经R620、R621限流降压后，给Q601基极提供启动电压；第三路经R602、R603给Q601集电极提供一个供电电压，Q601导通后，发射极输出的电压经D613、SW601加至电源控制集成电路IC601⑦脚（供电端），当C626两端充电电压达到17V时，IC601启动。IC601启动后，从IC601⑧脚输出的+5V电压，一路经R613、C615与IC601④脚内部振荡器构成振荡电路，在IC601④脚上形成锯齿波脉冲电压，经内部处理后从IC2601的⑥脚输出激励电压。该电压经R609使Q602工作在开关状态。Q602工作后，由T601反馈绕组产生的脉冲电压经R606限流，D608、D607整流，C626滤波后，获得的约17V直流电压也加至IC601的⑦脚，以取代启动电路为IC601供电。同时，IC601工作后，其⑧脚的5V基准电压经R627加至Q603基极，使Q603导通，Q601截止。

　　断电后，在路测R602、R603的阻值（47kΩ）均正常，R620、R621（1MΩ）两端阻值也正常。但从理论上分析，应该有电阻开路，果断焊开R620一端，用表一测，发现电阻R621阻值变为无穷大，开路。用一只1MΩ／0.5W电阻代换后，开机显示器点亮。接上主机显卡信号再通电试机，工作正常。

　　注：1.在不接主机显卡信号的情况下，通电显示器点亮后测得Q601的b极电压为0V，c极电压为300V，e极电压为0V（其原因是：IC601进入正常工作状态后，因Q603导通而使Q601处于截止状态）；R620与R621之间电压为110V，IC601⑦脚电压为14V，电源开关管Q602的G极电压为1V，D极为300V，S极为0V；2.当开路R621后，在路测AB两点电阻阻值仍为1.1MΩ左右，导致维修过程中走了弯路。
