ACER 4736G型笔记本,不开机
来源:本站整理  作者:佚名  2013-11-14 08:42:28

    一台ACER 4736G型笔记本,不开机,测试主板,通电后开机电流为1.4A~1.5A后掉电。

    分析检修:怀疑是显卡问题,补焊后,测量显卡芯片阻值,发现已短路,拆下后发现芯片已损坏。换新显卡芯片后(需要用植锡板),经测试显卡恢复正常,但是接入电源后,再次测试,又掉电。
    仔细测量各输出电压,发现电感PL8没有输出1.5Vp电压,断开节点,发现电流为0.3A左右,也不掉电,但是PL8仍是没有输出,由此说明不是后级电路的问题。

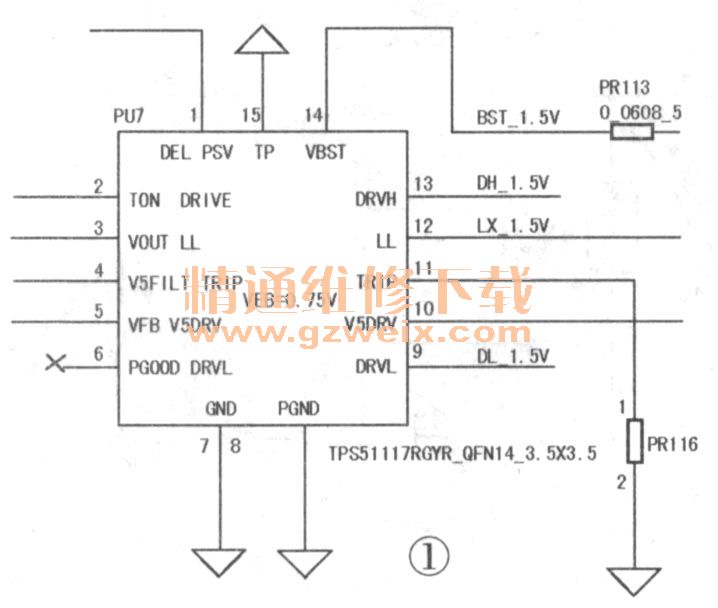

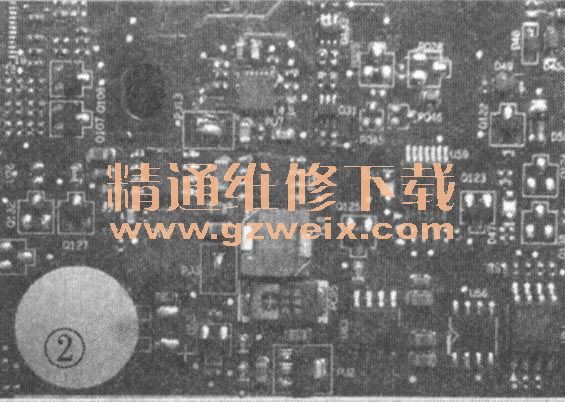

    再检测到PQ26的③脚(G1)电压为5V,④脚(G2)电压为OV,①脚、②脚电压都为19V,说明PQ26没有工作。于是测试为PQ26提供工作电压的PU7 (TPS51117)的工作条件,电路如图1所示,④脚、⑩脚有5V电压,①脚(EN )3.3V升压正常,14脚电压为4.7V没有升压,更换升压电容,故障依旧。换新PU7芯片,故障依旧,但经测量外围RC元件都正常。按开关,测试电感PL8瞬间有波形,表明PU7芯片瞬间工作了,但是由于其他原因造成芯片保护,于是仔细观察这部分相关元件看是否有明显的损坏件,如图2所示。

    仔细查看后确认担电容PC95损坏,换新后测试,故障排除。
    总结:出现掉电故障时应先测量输出电压是否正常,无电压的电感应用示波器测试判断是没有输出还是保护,以免浪费维修时间。
    【提示】该机的通病是CPU后的大电容易出故障,还有CPU的13脚1.8V转1.1V空焊,或者是CPU的13脚的焊点氧化。
