熊猫牌C54P29彩电图像右上部边缘轻微锯齿,有轻微“沙沙”杂音
来源:本站整理  作者:佚名  2010-07-02 12:43:29



  观察图像右侧出现麦粒大小,形如蝌蚪的绿色干扰点,时轻时重,干扰重时色度偏淡,清晰度变差,轻微拉丝,同时,图像右上部边缘轻微锯齿,有轻微“沙沙”杂音。

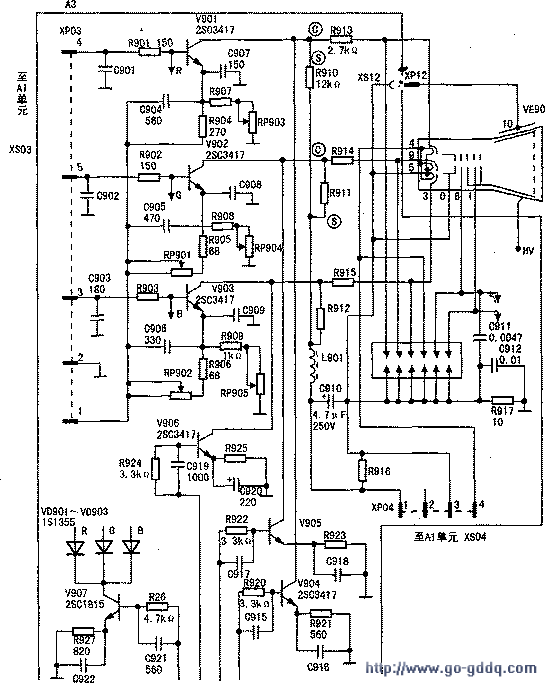

  该机Tv通道块采用TA7680AP,解码块采用TDA7698AP,CPU为M37210M3-508SP,AV/TV转换块为CD4053B,场输出块为LA7830。根据故障现象判定,该机故障可能出在绿基色通道电路上,因为干扰点呈绿色,电路见图。

  在测绿枪视放管V902集电极电压时,干扰点基本消失。拆下V902,测其正反向阻值正常,反压也正常,不漏电,替换无效。查看绿色字符激励管V905,已被以前的修理员代换过,摘下V905查看,型号是模糊不清的“452”,测正反向阻值正常,也不漏电,测Vce反向击穿电压为80V,怀疑故障系此管性能不良引起。用C2271(反压300V/1000mA/0.75W)替换后试机,上述故障现象全部消失。
