熊猫牌C56P16彩电画面呈不规则的S形扭曲,且图像上下抖动、色调变化
来源:本站整理  作者:佚名  2011-08-15 17:52:56



  观察此机的画面呈不规则的S形扭曲,且图像上下抖动、色调变化,有时颜色混乱,像中频失谐一样,严重时满屏斜黑横道,像行不同步一样,且亮度增加,该机伴音良好。

  故障出现没有规律,有时几天不出故障,有时开机几小时后故障出现,过一会自行恢复。

  试机观察,在故障出现时。测量各组电源电压均正常,由于图像检波中周和AFT中周是新换的,且故障前试搜台,一切正常。

  说明故障应与之无关。此外,线路板上多处焊点已补焊过,接触不良也不可能。试换相关电路的滤波电容都无效。输入VCD视频信号发现故障依旧,而把故障机的视频输出端信号引入其他机上发现图像正常,由此证明图像中放部分无故障,故障应出在TA7698解码块或外围元件上。

  TA7698及其周围元件均被补焊过,未发现异常。什么部位产生故障会引起画面无规则扭曲呢?恰巧检修中机器又恢复正常,维修只得搁浅。

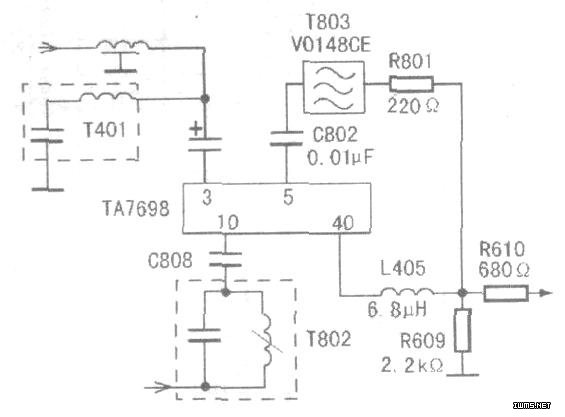

  几天后正值下雨,故障再次出现。意外地发现,天气潮湿时比天气干燥时故障严重许多.十几分钟后故障时隐时现。联想到图像检波中周和AFT中周的内藏电容漏电就有这样的特性,决定检查TA7698外围有内藏电容的中周。从原理图上看,只有(10)脚(色同步脉冲信号滤波)外围的T802和(3)脚黑电平钳位信号外围的T401有内藏电容,如上图所示。

  分别用镊子短路中周内藏电容的两只引脚,画面无彩色.黑白图像良好。从图纸上看(5)脚(色度信号输入)外围的T803不是中周,对照实物一比较,原来也是一只中周,且这只中周没有屏蔽外壳,一边各内藏有一只管状电容,并均已发黑。当用镊子短路C1电容时表现为良好的黑白图像,当短路C2时却出现类似于故障时的现象。真是踏破铁鞋无觅处,得来全不费功夫,就是这只小电容在作怪。

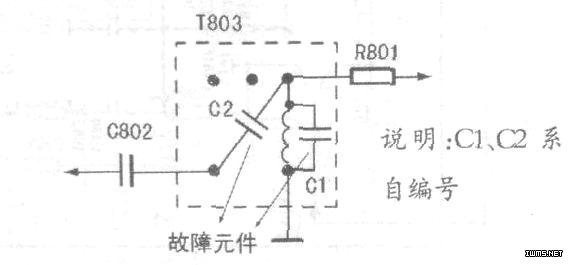

  将T803焊下,实物如下图所示.开机为良好的黑白图像,由此推断如果T803内只有一只内藏电容C1漏电的话,此电容漏电,故障现象应表现为无彩色或彩色不正常,但T803内多了一只内藏电容C2,且这两只电容同时漏电就表现为这样一种奇特故障.而原理‘图上又未绘出T803的内部结构,让人不容易发现。捣碎这两只电容,c1用75pF、C2用47pF瓷片电容照原位置焊好试机,故障彻底排除。

  后来在检修18英寸熊猫牌TA两片机时发现也出现类似故障,均为T803内藏电容漏电,而在熊猫其他机型如54P36等彩电中却无此中周,也没遇到过此类故障。
