好太太C18-A型电磁通电开机后,有间断的蜂呜报警声,不能加热
来源:本站整理  作者:佚名  2010-07-02 12:43:34

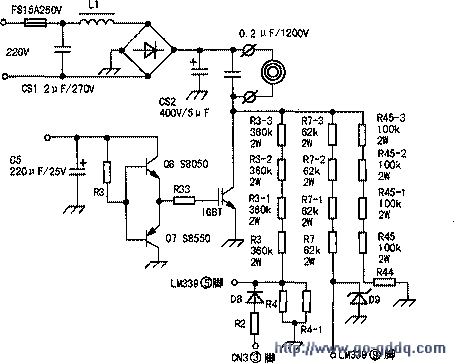

  拆开电磁炉发现固定面板的后边框有一条大裂缝,估计水溢后是从这儿进了电路板。仔细查看电路板有3处铜皮炸飞,有一条距离还挺长,电路板上有许多绿铜锈,以前肯定也进过水。因没有电路图,故根据实物绘出部分有关电路,如图所示。

  炸飞铜皮的三处是:1.Q7的e极至R33部分铜皮;2.IGBT管D极至R3-3部分铜皮;3.Q7的c极至地部分(此处最长)。

  沿此三路查找发现:R3-3(360kΩ)阻值增大至460kΩ,R7-3(62kΩ)开路,R45-3(100kΩ)开路,Q7的c、e击穿,Q8的b、e击穿,因Q7、Q8损坏,所以怀疑IGBT管也可能损坏,拆下测D、S极正向有100kΩ阻值(正常应为∞),说明其内附阻尼二极管反向漏电。更换上述元件,用绝缘铜线将上述3处断路处连接好,将电路板上污渍用无水酒精清洗后,恢复所有插件通电试验,仍报警。测主电压300V正常,功率管的G极在开机时有1V左右电压,随后降为0V,说明CPU已输出保护信号。测其他各脚工作电压也正常,在路测也无损坏元件,拆下电压比较器LM339发现引脚根部有很多铜锈,用酒精清洗后测各脚间阻值正常,上机试验,电磁炉恢复正常工作状态。
