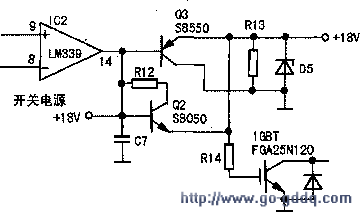

电路见图，首先，用万用表测量电源线插头两端电阻为∞。

　　开盖查看，250V/10A保险丝管已烧毁，说明炉内有严重的短路性故障。装上保险丝，卸下加热线盘，用电阻检测法检查，发现IGBT管、整流全桥一侧击穿损坏。于是用新件GT40N150D管、RS2006M整流全桥更换。为慎重起见，还对由IC2、Q2、Q3等元件组成的IGBT推动电路进行仔细的检查，未见异常。接着复测电源插头两端电阻为240kΩ，表明该电磁炉短路性故障已排除。于是通电，蜂鸣器随即发出一声“嘀”晌，表明MCU单片机等工作正常。接上加热线盘，装好机器，通电试机，电磁炉恢复正常加热工作。
