海信HDP2919型高清彩电场幅不足
来源:本站整理  作者:佚名  2010-07-04 12:12:20



  一台海信HDP2919型高清彩电,图像场幅只有满屏时的2/3,图像、声音等都正常,怀疑有关场幅的总线数据偏离。曾进入维修模式,将场幅数据调到最大,但屏幕上下还有近1厘米拉不开,用户将就使用。半年后场幅继续缩小,图像只占1/2屏幕,用户才送修。

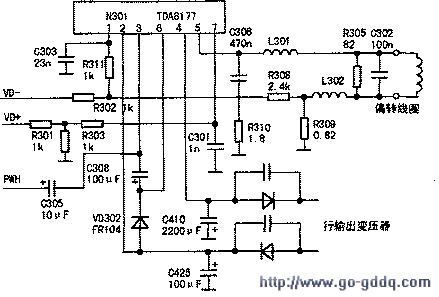

  场输出TDA8177的驱动信号是由数字板上TDA9332R①、②脚供给的(见图),激励信号幅度不足可能造成场幅度拉不开。对场输出块TDA8177的外围元件进行检查均正常。试将场反馈取样电阻R309两端并接一只3Ω左右的电阻,使R309阻值为0.6Ω左右。开机,图像场幅增大超出屏幕,进入总线将场幅和场线性数据调节至适当再退出,故障排除。
