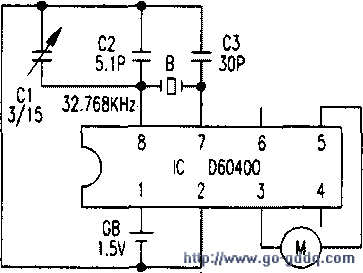

测绘原钟电路如图.钟用集成电路IC（D60400）①、②脚分别是电源正、负端，由⑦、⑧脚以及石英晶振B、电容Cl～C3组成振荡电路，由IC内部电路进行16级分频，经窄脉冲形成电路、驱动放大电路处理后，由③、⑤脚输出正、负相反方向脉冲信号，使步进电机M运转指示出时间。根据电路原理分析故障，石英钟停走可能是振荡电路停振所致。

　　用万用表DC2.5V挡测量IC的③、⑤脚，指针指在O位置，不作正、反方向摆动，由此确认电路未起振。检查C1～C3均正常，怀疑晶振内部损坏，于是焊下B测量呈短路状态，正常为无穷大，更换B（32.768kHz）后故障即排除。
