根据故障现象分析，故障可能发生在步进电机（该钟电路与上例同）。检修时，用万用表DC2.5V挡测量步进电机M两端即IC输出端，指针能在0位置按脉冲信号正、反方向摆动，说明电路工作正常，由此判断，故障在步进电机M。断开M两焊点，用R×100挡测量M两端，线圈电阻无穷大，正常电阻约250Ω，说明线圈断路。

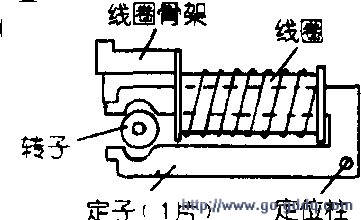

　　步进电机结构如图。拔出定子片，掀开线圈外绝缘胶带，发现线圈表层一处附有铜锈，于是将漆包线退下约63匝即出现折断处，将断头焊牢，用万用表复测线圈电阻值基本正常（比原值稍偏低，此值不影响使用），装上电池。指针立即转动，故障排除。
