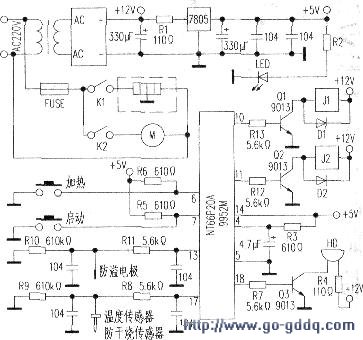

拆开豆浆机。按照机头电路板上实物画出其原理图如图所示（为便于维修时参考，电路图上元器件标号与电路板上的标号一致，上面的电容没有标注）。本机是采用NT66P20A微处理器芯片实现控制，能顺序完成间断地四次打浆、加热煮浆、煮好后自动断电报警的全过程。

　　具有防干烧、自动控制温度、防溢等功能。电路工作原理同《电子报》2006年第19期《九阳JYDZ-16／16S型豆浆机电路原理与维修》（见《2006年电子报合订本》上册第222页）一文叙述的基本相同，不再赘述。两种机氆虽然都是采用NT66P20A微处理器芯片。但是由于开发的厂家不同，所以实现的具体功能也有些差异。

　　根据上述故障现象判断：能够报警说明芯片没有损坏，检查12V、5V供电都正常，外围易损的二极管、三极管也没发现异常损坏。观察电路板上而有被水汽腐蚀的痕迹。于是重点检查电解电容，发现NT66P20A集成块（4）、（5）脚之间的4.7μF电容，外壳有电解液漏液腐蚀的痕迹，拆下测量已经基本没有容量，用同规格的电容更换。故障排除。

　　电路故障原因分析：R3和此电容组成复位电路（（4）脚为复位脚），由于没有正常复位信号，造成报警，致使不能执行控制程序。
