科顺牌JY800-D2型全自动电热豆浆机接通电源发出“笛笛”的报警声而不工作,不加热
来源:本站整理  作者:佚名  2011-11-18 17:24:31

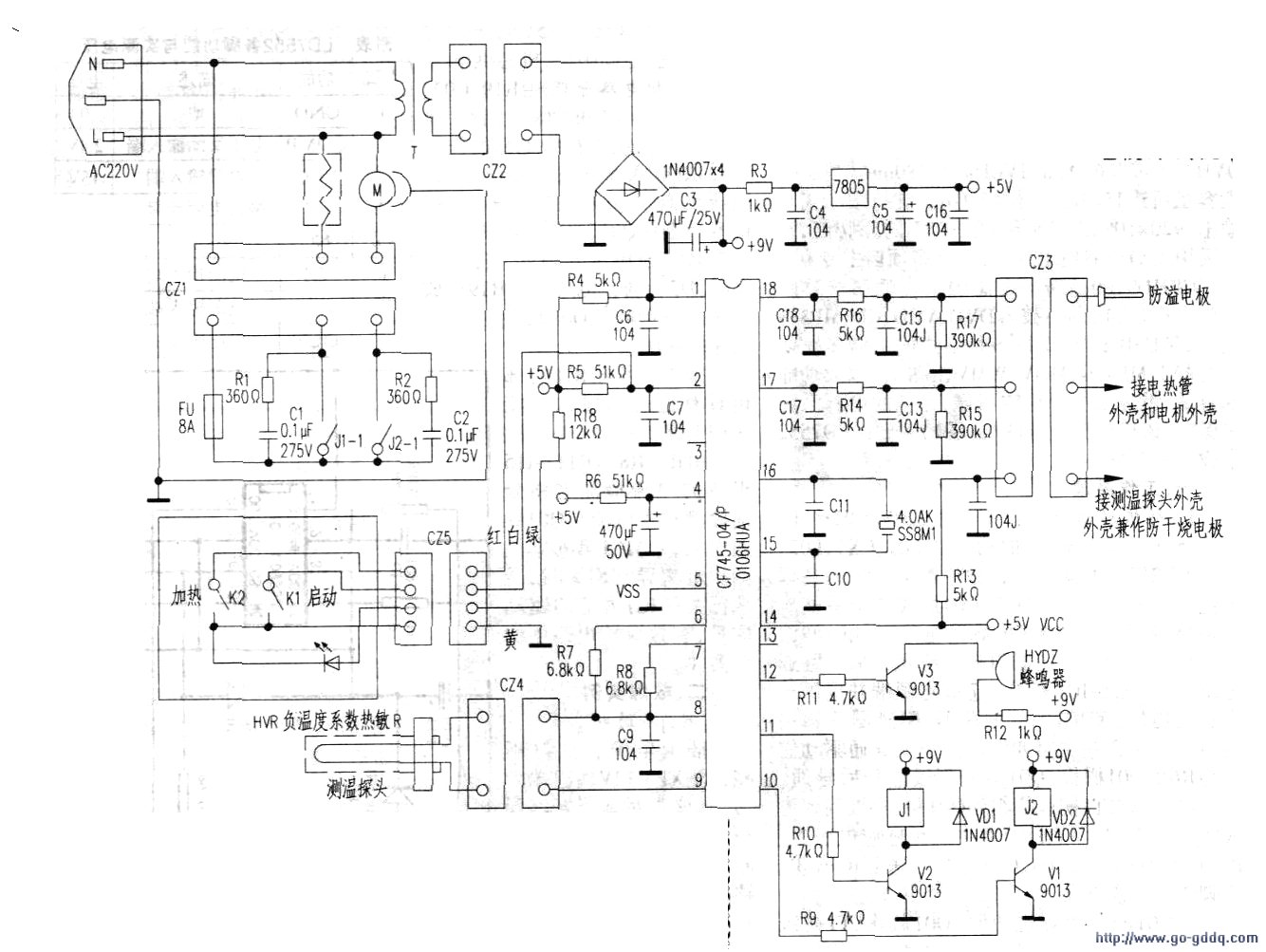

  根据实物绘制了豆浆机电路图如附图所示。

  该型全自动电热豆浆机,采用微电脑CF745控制,以实现预热、打浆、煮浆和延时熬煮、防溢及自动断电告警等全自动控制过程。

  查阅该机使用说明书,其工作过程与其他型号机基本相同,即:加热水至85℃→打浆搅拌→加热→搅拌→熬煮搅拌→断电报警(告知主人热豆浆巳好).整个过程约18分钟。

  该机故障为按要求放人适量的黄豆和水后,接通电源按压启动钮后,蜂鸣器一直发出“笛笛”的报警声而不工作、不加热。

  根据上述故障现象,结合分析电路原理可知,电热管和电机都不工作,说明继电器ll和J2均未接通。先查继电器线圈供电电压9V,正常,集成块供电电压5v,正常。

  用备用9V电源跨接Jl和J2两个线圈时,均能听到“嗒”的响声.说明继电器常开常闭触点开合正常,说明继电器正常。实测IC(CF745)的(11)脚为低电平oV.V2未导通(处于截止状态),继电器线圈Jl无电流流过,其常开触点Jl-l未接通,电热管当然不发热。进一步检查测温探头、电机外壳以及电热管外壳都良好。因为这几处之间如果有一处断路,便会使IC(17)脚为低电平。只有(17)脚为高电平时,IC才能判断杯内有水而正常工作。按照这一思路,在豆浆机内加入适量(标准刻度线)水的情况下,再通电测IC(17)脚对地电压,果然为ov;再测R13正常,测温探头接插头处无阻值,拔下插头并加热烘烤探头,用DT-9208型数字万用表监测,确认阻值为无穷大且烘烤前后过程中也无变化。测温探头内装的是热敏电阻,各厂家因产品型号、电路设计不同而分别采用正温度系数或负温度系数的热敏电阻,但不管采用哪类热敏电阻,在加外热时,阻值都会由小变大或由大变小地发生变化,方为正品。经以上实测,显然可以确认这个探头已坏。

  由于测温探头损坏,对温度不能自动控制,使IC(8)脚检测之高电平不能指令(11)脚输出低电平而令J1-释放、终止加热导致溢锅干烧。

  更换原型号的测温探头及换为好的防漏皮垫圈,接好外壳连线(这点很重要)通电试机,故障排除。
