采用矩力ACU7515主控方案的杂牌插卡MP4,插卡后开机,自动关机又重复自检
来源:本站整理  作者:佚名  2010-08-17 09:46:07



  观察当不插卡时可完成自检并可正常播放。此时插入卡时。在读取卡内文件时即自动关机并重复上述故障。

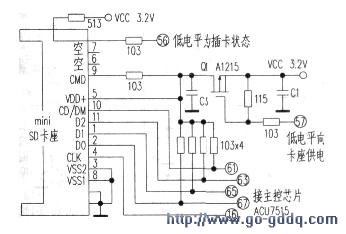

  根据上述故障特点。分析故障部位应在插卡电路上。根据插卡部分的原理图(见附图)结合主控芯片的工作原理,该机插卡后的开机原理是(硬开机):当主控上电正常复位后对内存进行自检并通过内存的固件支持进入正常状态。但当插入存储卡后开机,由于插卡使卡座的识别开关S1的动片与上拉电阻断开。并与卡座外壳电位接通,使主控(56)脚的上拉电压消失而使主控确认有存储卡插入。与此同时主控(57)脚变为低电平使开关管导通,使3.2V电压向存储卡提供。这时无论卡与卡座引脚是否存在接触不良均可顺利通过自检,并在进人自检后的操作界面的同时使(57)脚变高电平,使Q1关断停止对插卡供电。直至在操作菜单选择读写插昔上的文件时再对插卡进行供电。

  根据上述原理分析故障很可能是开关管导通后的供电回路存在短路或过流。在开机瞬间测量插卡与主控共用的3.2V电压,发现在故障时3.2V供电有一个3.2V-0-3.2V的循环跳变,C3两端则始终为OV,对}座供电引脚检查并未发现有短路现象,但拆下C3测量时发现其已短路。于是用一只同规格的贴片电容更换后故障排除。
