进口杂牌DVD机图像正常但是无音频输
来源:本站整理  作者:佚名  2010-08-17 09:46:08



  查音频输出端无信号输出,但是光纤与同轴输出正常,说明其解压部分是正常的。根据图声互锁原理判定故障是由于音频D/A转换器有问题,直接断开音频输出端到运放的连接电容。再用干扰法从运放的(3)脚和(5)脚输入信号,输出端有十分大的干扰声,说明运放后级是正常的,故障只能在音频D/A转换集成电路(CS4360K),试用同型号集成电路更换后,一切正常!

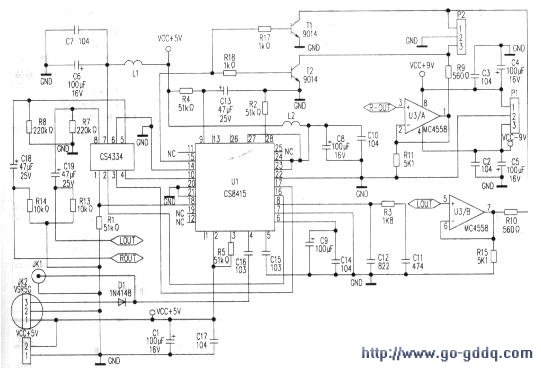

  需要说明的是。本机的音频输出是从CS4360K的输出端输出,而光纤输出是从解压芯片经过处理从另一路输出,同轴输出也是从解压芯片的另一路直接输出。若无音频转换集成电路更换的话。也可用其他D/A电路来进行外接修复。就像代换功放集成电路一样。只要对应接好解压芯片的DATA、CUK、CS等三个引脚就行了,输出端再进行相应改接即可。可采用PCM1710、1717等电路,将其做在一片电路板上,专门用来修复这类故障。参考电路见附图。
