进口杂牌DVD机打开电源,电视屏幕上无任何反应
来源:本站整理  作者:佚名  2010-08-17 09:46:12

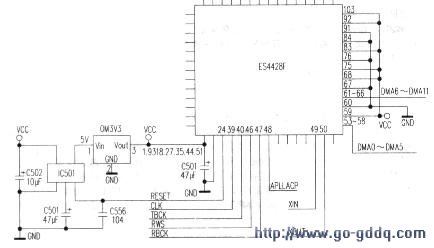

  开机查看其电路为松下DVD机芯。主解压芯片为ES4428F。(其电路见附图),视频转换电路为CS4955,音频转换电路为CS4360,图像动态存储器为HY57V641620。

  伺服电路为松下的MN100S26F。由于检修资料十分少见。只能凭经验来检修。检查电源的供电分别为:±9v,主要供给时钟电路及运放电路的双电源供电用。5V供给解压电路用,3.3V供给解压芯片电路用。与部分杂牌机不同的是其每路电压均设计有专用的稳压电路。而不是常用的二极管降压,可见其电路质量较好。首先检查各电源供给均正常;而且其集成电路的各脚供电与正常机器比软也正常。说明故障不是由于电源引起的。

  于是检查电路中的复位电路,复位电路是由一个专用集成电路来完成。与正常的DVD机比较。其电压值有所不同,正常机的电压为4.2V.而故障机为0.5V,于是根据经验断定其复位电路损坏,试从正常机器取下同型号集成电路代用后试机,故障依旧。说明不是复位电路故障。于是又从晶振电路人手。该电路的时钟电路也与常见的电路也不同。采用一片74HC04来作为时钟振荡电路,其电路的振荡频率由晶振决定,本机的频率为常见的27MHz。试用数字表测晶振的两端。电压分别为2.1V和2.8V,晶振的两端电压有压差。说明电路已经起振。

  各电路的供电正常。复位电路及时钟电路也正常。解压板上CPU正常工作所需的三个要素都已正常。怀疑是CPU的问题,该CPU为双列贴片集成电路。于是从其他的坏机上拆下一片CPU代换后,试机正常。故障排除。
