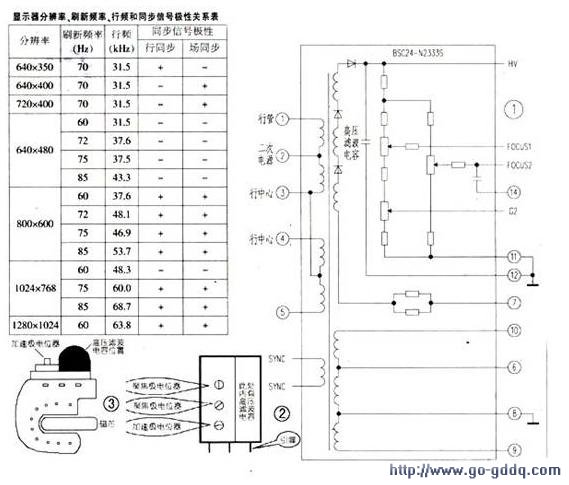

该显示器在使用中突然黑屏。但电源指示灯亮。经过检查。发现故障在行输出部分，进一步检查发现行输出内的高压滤波电容击穿（见图1）。

　　该电容位于加速极和聚焦极电压调整电位器的右侧凸起的半圆柱形部分（见图2）。

　　查资料得知。该电容的容量为几千皮法，耐压在3万伏以上。加入这只电容的目的是为了提高高压稳定性。

　　该机行输出型号为BSC24-N2333S.但一时无法购到。忽然联想到彩电的行输出内并没有这只电容。其高压滤波作用，是通过显像管的内壁电极和外壁的石墨层形成的电容实现的，既然这只电容击穿。

　　那么去掉这只电容进行应急修理是否可行呢？

　　从理论上讲，频率越高，所需滤波电容的容量就越小，彩电的行频为固定的15.625kHz.而彩显的行频要高于彩电数倍，具体数值与分辨率和刷新频率（场频）有关，见附表。从表中可以看出，显即使在最低分辨率为640×480，刷新频率为60Hz时。行频也高达31.5kHz。是彩电的两倍，既然在低行频的彩电行输出上，不用这只电容都可以正常工作。那么在高行频的彩显上去掉这只击穿的电容。进行应急修理也应当是可行的。

　　说干就干，将行输出引脚向上放到台钻上。在行输出下面垫上一个木块。选择略小于高压滤波电容直径的钻头。在高压电容中心处向下钻。具体位置见图3。

　　在钻的过程中不要急于求成，用力不要过大，不要一次钻得太深。要钻钻停停，及时清理掉钻烂的电容碎屑。用钻头把电容打烂后，再用锋利的小尖刀将电容碎屑和未钻到的部分彻底清理干净，然后用环氧树脂或703硅胶灌封。待干透后上机，显示器恢复正常。其效果与同型号的正常机器相比，看不出有什么区别，至今这台显示器已正常工作了四年多。

　　之后，我又用此法修好过AOC、LG、三星、联想等多个品牌的共10多台显示器。最长的已使用3年多。最短的也使用了近两年，这些显示器一直工作正常。没有出现什么问题。

　　需要说明的是。使用该方法维修的前提是行输出内仅仅是电容损坏（击穿或漏电），其他部分仍是完好的，对高压绕组局部短路的情况只能将行输出换新，此法无效。

　　建议彩显维修人员。在维修中怀疑行输出有问题而无法做出准确判断时。不妨先检查一下这个电容。
