初步怀疑某元件冷态时失常，热态下正常。从主机中拆卸出该电源。在输出端+5v与+12V两路分别接上汽车用12V／100W灯泡作假负载。接通市电，测绿线端（PS-ON）电压为5.01V，紫线端（+5VSB）为5.18v，均属正常范围。说明辅助电源工作正常。试用镊子把绿线端对黑线端（地）短路。模拟主机启动按钮把PS-ON的5V高电平拉为低电平，风扇静止，灯泡不亮，说明电源不能启动。又反复把镊子碰触四五次，风扇转动、灯泡也亮了。松开镊子又立即搭上，这时电源就极容易启动。测其输出端各路电压分别是：+12.02V、+5.22V、-12.12V、-5.15v、+3.49V，不超过误差20％均为正常值。

　　打开外壳。拆出电路板，把灰尘清除干净，以便检修。

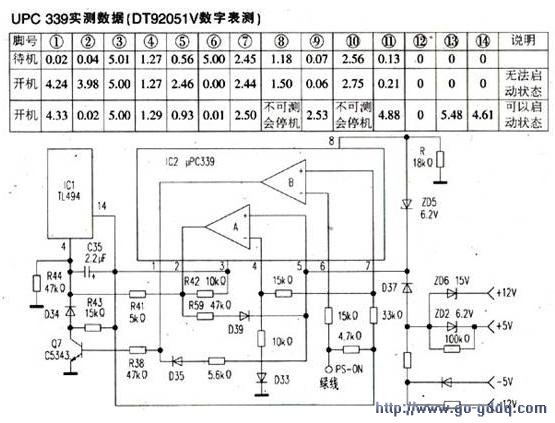

　　为了便利分析。绘出相关电路见附图。同样挂上汽车灯泡做负载。加电并用镊子将IC1（11L494）死区控制端④脚强制短路。灯泡点亮了。说明IC1和之后的电路工作正常。但对绿线端短路时，电源就无法启动，怀疑IC2（μPC339）不良。经测量IC2四电压比较器在待机与开机（不能启动与能启动）时各引脚电位状态如附表所示，分析IC2工作应属正常。

　　根据原理图分析。要使电源正常启动。Ic2的①脚应为高电平，②脚应为低电平，才能使IC1④脚为低电平。

　　测量这三个关键点的电平状态。当短路绿线端时，IC1④脚不但不为低电平。反而从3.35V上升到3.60V（高），状态反常，而IC2①脚为4.24v（高）正常，但②脚却为3.99V（高）异常。由②脚电平为高，经R41至IC1④脚使之死区控制端不能为低电平。致使电源不能启动。IC2②脚高电平，是比较器A同相端⑤脚电平高于反向端④脚导致的，因为④脚已被设定为低电平，那么，只需要查清⑤脚为高电平的原因即可。

　　带着上述问题对IC2⑤脚的电平状况进行探究，思路有三：（1）⑤脚的高电平可能是由IC2①脚高电平对D35（嫌疑变质）反向击穿所致：（2）过压、欠压保护电路某元件参数失常使保护电路动作所致；（3）由电源端③脚电压经R42再经R59、D39反馈所致。于是试着逐一断开各路相关元件。试机观察能否启动。

　　当切断A比较器的反馈电路D39时。开机瞬间可听到开关变压器振荡声，约1／4秒电源启动，声音消失，灯泡点亮。由此判断⑤脚的高电平还是从②脚的不良反馈而来的。冷静琢磨。能否让IC2②脚的高电平暂时不参与控制开／关机。尝试办法是断开R41.试看后果如何。其结果是焊脱R41后很见效。故障不再出现了。而且IC2②脚也为低电平。由此认定，IC2②脚的高电平是由于IC1④脚的高电平在启动瞬间的不良反馈形成的。而IC1④脚的电平是受控于Q7，怀疑Q7变质。

　　经分析，开机时IC2①脚的高电平经R38至Q7（C5343）b极正偏，Q7导通，把D34正极拉为低电平，D34截止。如果Q7变质或冷态时不易导通。

　　就无法使IC1④脚正常为低电平。但经反复测量，开机时Q7的c极电位都为0V，说明Q7能够正常饱和导通，IC1圈14脚基准电压经电阻R43后被下拉入地是无法向④脚提供高电平的，证明这部分开／关机电路工作正常。那影响ICl④脚电位的相关元件只有电解电容C35了，怀疑C35因漏电让IC1圈14脚的基准5V电压经C35串到④脚所致，但拆下C35（2.2μF）测量却是好的，真是让人感到棘手。

　　参考《电子报》上相关资料，有的电脑电源中该电容容量为47μF，遂仿效，用一只47μF／10V电容替换后，试机启动都很顺利，难启动的故障居然排除了。

　　提示：今后如果遇上类似电脑电源难启动现象的，不妨首先查一查该电容。或加大容量试一试。也许会立竿见影。少走弯路。
