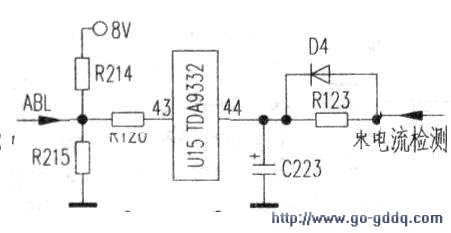

该机的亮度控制信号是在U15（TDA9332H）内部完成的，对该芯片的工作电压、总线电压、晶振工作状态进行检查后，均未发现异常，该机的RGB信号输出是由U15（44）脚输入的暗电流检测信号控制的。有关电路如图所示。此信号电压的大小会直接控制RGB信号的输出幅度。从而影响到图像的亮度。测量U15（44）脚电压为0.1V左右，而正常则为6V，检查此脚外围元件。发现外接的滤波电容C223漏电严重，搬用一只10μF／16V的电容后。故障排除。
