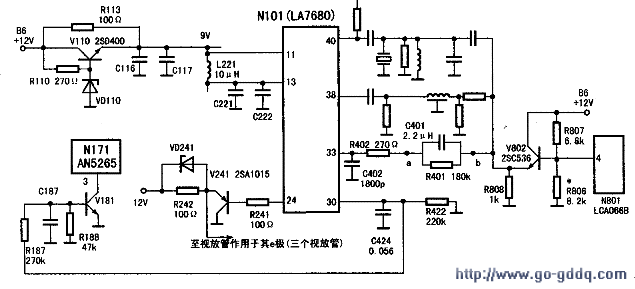

该机沿用A3机芯，微处理器采用KD9218，单片小信号处理电路采用LA1680。参考下图电路测得LA7680 24脚电压为4.7V，基本正常。为何无光，检测21、22、23脚（R、G、B）电压均为3.7V左右，正常时此三脚电压均为5V左右，因此，视放管截止。检测LA7680 33脚电压为4.6V偏低，但与此同时声图出现，且观察到图像场幅不满；表笔离开后依旧黑屏。换为数字表复测33脚电压为5.81V，黑屏不变。乍看起来故障表现与例1相同，但不同的是两表（数字表与指针表）测得33脚电压均低于正常值6.3V左右。笔者将500型万用表直流20V挡并接到LA7680 33脚上，使声图出现，这时再用数字表检测21、22、23脚电压均为3.5V左右，仍偏低。再测24脚电压则降为2.91V，30脚电压（7V）降为5.31V。由于上述电压均出现不同程度的下降，笔者这才猛然想起检查13脚（同步电路、视频电路和色度信号处理电路）的9V供电电压是否正常，结果测得13脚电压为6.53V，顺藤摸瓜，查出9V供电电源稳压调整管V110各极均出现虚焊，经过补焊，故障排除。

　　检修小结：本例中所使用的两只万用表分别测得LA768033脚电压都小于正常工作电压6.3V，为什么33脚内部电路也截止丽产生黑屏，笔者分析认为，这是因为13脚（9V）供电电压下降，相对形成了33脚偏低的假象，实际上此时13脚与33脚之间的电压差值变小（VIS-VIS），使得33脚内部电路达不到导通必需的工作条件，因而产生了黑屏。当用500型万用表检测该脚电压时，就会使33脚实际工作在5.81V降至为4.6V，这时13脚与33脚间的电压差值增大（6.53V-4.6V≈1.9V），正是这个差值具备了33脚内部电路导通的工作条件，才使电视机声图出现。从另一方面讲，由于LA7680 13脚供电电压（9V）下降过多的原因，使其同步电路工作状态欠佳，最后以场幅不足的形式表现。
