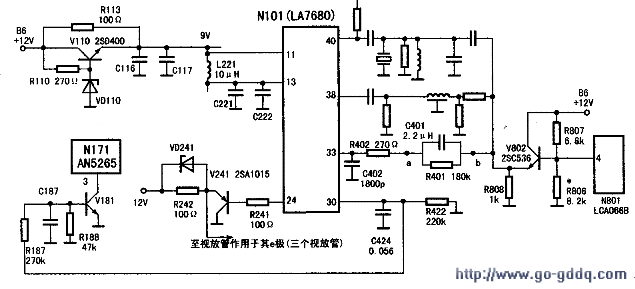

该机为较典型的A3机芯，微处理器采用M34300N4-624SP，单片小信号处理电路为LA7680，相关电路见下图。根据转换频道时字符显示正常，判断该机微处理器行/场扫描电路、视放电路、电源电路工作基本正常。显然，对亮度处理电路（LA7680的12、24、33、35、36、37、38等）的检查首当其冲。关于A3机芯黑屏故障的检修，可参考本刊2000年10期3页。笔者测得LA1680 24脚（Y信号输出端）电压高达7V，正常发光为4.5V左右，脱开24脚与外电路的连接，复测24脚电压依旧，说明24脚电压升高与外电路无关，将其复原。再测LA7680 33脚电压，这时，电视机却奇迹般地出现了声图且正常，同时，观察到万用表指示6.2V正常；但表笔离开后，黑屏依旧。开初，笔者以为33脚触发脉冲信号（图像信号或自噪声）异常，便用检波头配合DT9208型数字表测得33脚峰-峰值电压为0.34Vp-p（经验值为0.24Vp-p），说明视频信号已输入到33脚。既然如此，那黑屏为何而生，为什么测量33脚电压时声图复出。没有答案，无奈，笔者只好顺33脚往前排查，在测量图中a点电压时，同样出现声图：当测量b点电压时，黑屏依旧。与此同时，观察到万用表指示7.8V偏高（经验值b点电压，即V802e极电压应低于33脚）。检查R401、R402没发现问题，检测LA7680 33脚与V802 e极之间没有电压降（正常有0.5V左右）。笔者这才猛然醒悟，所测33脚电压6.2V（500型万用表直流10V挡）并非实际工作时的电压值，改用数字表复测33脚电压为7.83V。检修到此，笔者终于明白，导致本机黑屏故障的祸手源于33脚电压升高。而其根本又在于V802 e极电压升高。对V802与其偏置电路检查，查出电阻R806（8.2kΩ/1/16W）增值到30kΩ。更换电阻R806，故障排除。

　　检修小结：该机修复后，笔者又用500型万用表与数字表分别测量LA7680 33脚电压，发现均为6.3V左右。这时，有一个问题令人深思，为什么本机故障时，用此两表测出33脚电压却存在较大压差呢？依笔者浅见，该机在故障状态时，即R806增值后导致V802e极电压升高，使LA7680 33脚电压飙升到7.83V，当33脚电压攀升到7V左右时，将令其内部电路（射随器）截止不工作，由于LA7680内部电路的逻辑关系，以致24脚电压升高，使视放管截止而产生黑屏；同时30脚（行一致性检测端）因无信号变为低电平，使倒相放大管V181截止，其c极电压升高，以致N171（AN5265）③脚电压变为高电平而静音无声。

　　另一方面，LA7680 33脚内部电路因截止而呈现高内阻，其外部电路由于R401（82kΩ）阻值较大，相对此时33脚直流等效电阻较高，在这种情况下，使用数字表（内阻10MΩ）检测33脚电压时，由于数字表内阻极高，故所测得33脚电压（7.83V）较真。

　　而采用500型万用表直流10V挡（内阻为200kΩ）检测33脚电压时，则因分流较大而使之降压，当33脚电压下降至6.5V左右时，33脚内部电路获得正偏导通工作，与此同时，33脚内部电路也由高内阻转为导通后的低内阻，相对此时，500型万用表内阻较大，因而对该脚电压影响不大，故正常工作时，数字表与指针表测得LA7680 33脚电压差别甚微。
