正常开机后,大约15秒后才出现光栅,接收RF射频信号时出现大面积的红色拖尾及光栅无红色故障,
出现这样的故障,应该为视频放大部分有故障。本机的视放采用三块TDA6111Q放大数字板送来的R、G、B信号。首先测试插座XS503上的R、G、B信号电压,R为2.891V、G为1.734V、B为1.773V,R激励明显比B、G激励电压高。为了区分故障部位,把激励限流电阻R511与R521交换位置安装,开机出现了绿色拖尾现象,说明故障在视放板上,与数字板无关系。

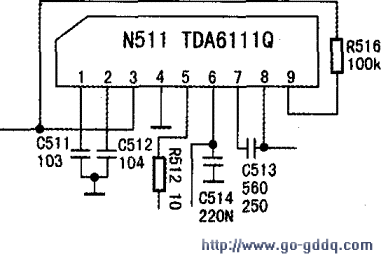

随后进行电压测试(测试表为DT9203),R枪的TDA6111Q(N511)①~⑥脚电压分别为(无信号屏保):3.31V、11.94V、1.81V、0V、3.60V、211V,⑦~⑨脚为0V~200V快速跳跃;测试B枪TDA6111Q(N501)①~⑨脚电压分别为:3.31V、11.94V、3.15V、0V、3.62V、211V、190V、192V、189V;测试G枪TDA6111Q(N521)①~⑨脚电压分别为:3.33V、11.95V、3.25V、0V、3.57V、211V、186V、190V、185V。通过以上测试,发现N511的⑦~⑨脚、N501和N521的⑦~⑨脚电压明显异常。为什么N511的⑦~⑨脚电压会不稳定呢?另外有两只IC的③脚电压都为3.15V,而N511③脚电压却为1.81V,明显偏低。分析可能是因为N511损坏,换新N511后开机,故障依旧。联想到N511的⑦~⑨脚电压异常,测试⑨脚对③脚的反馈电阻R516/100kΩ断路。难道是此电阻导致R枪IC工作异常?更换R516,开机光栅很快出现,故障消失。相关电路见附图。此时测N511的③脚电压为3.17V,⑦~⑨脚电压稳定。
正巧又维修一台海尔D34FV6一A的高清电视,出现的故障也是无红色,开机光栅显示也比较慢。视放板电路与本机完全相同。
根据故障现象,怀疑该电阻断路。把该电阻拆下测量,果然为断路状态,更换该电阻后开机,图像显示正常。
