长虹B2113(A3机芯)接收节目时场不同步
来源:本站整理  作者:佚名  2010-09-12 09:21:44



  该机在接收本地电视台播出的四频道电视节目时,有时正常,有时出现场不同步现象;接收其他电台时,出现不同步次数较少。观察发现,场不同步的出现,和图像内容有直接关系,特别是图像为蓝底的字时,故障就会出现连续的场不同步,同时行输出变压器有轻微的吱吱声。

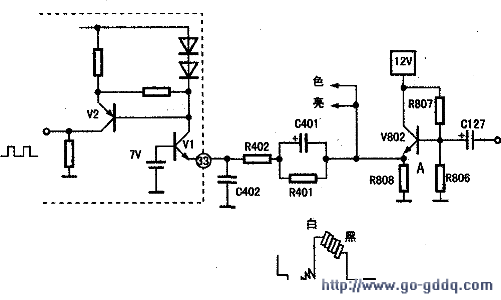

  检查附图的同步分离电路。V802射极跟随器的偏置电路中,上偏R807为6.8kΩ,下偏R806为8.2kΩ。在线性电路里,晶体管的上偏置小于下偏置的情况较为少见。于是对V802的工作点有质疑,用一个20kΩ电阻并联在R806的两端,有明显好转。再把R806和R807互换位置,通电试机,一切正常。

  总结:正极性的全电视信号经V802射随后输出负极性的全电视信号,分三条支路分别进入亮度、色度和同步分离电路。同步头的正常与否,与亮度、色度没有关系,因此不受影响,但同步头对同步分离电路却关系重大。同步分离支路为:从A点出发,经R401//C401、R402、C402双Rc网络,向LA7680的33脚输入负极性的视频信号。在LA7680内部的同步分离电路中,V1为一共基极电路,基极有7V的固定偏压,信号由33注入到发射极,V1的导通条件是射极电压必须小于7V,射极低于基极0.6~0.7V。在负极性视频信号中,白色电平明显高于黑色电平,叠加在白色电平的同步头必然明显高于黑色电平的同步头的幅度。

  当V802工作点提高时,各同步头的绝对电平同时提高,以致达到V1的临界值和截止值,使同步分离电路无法正常工作,从而不能提供正常同步分离信号。当白色电平失步时,行变压器有轻微吱吱声。
