开机后可听到电源有间歇的“吱吱”声。脱开主电源负载，用假负载试机，开关电源正常，检测行管Q402（C5387）正常，阻尼管D433（31DF64E）击穿。

　　于是用RU4替换后开机，可以听到行启动的声音。但随后故障又重现。经检测后发现。新换的阻尼管RU4已经被击穿了，怀疑是RU4质量不好，再用BY229代换再次开机。BY229又被击穿。

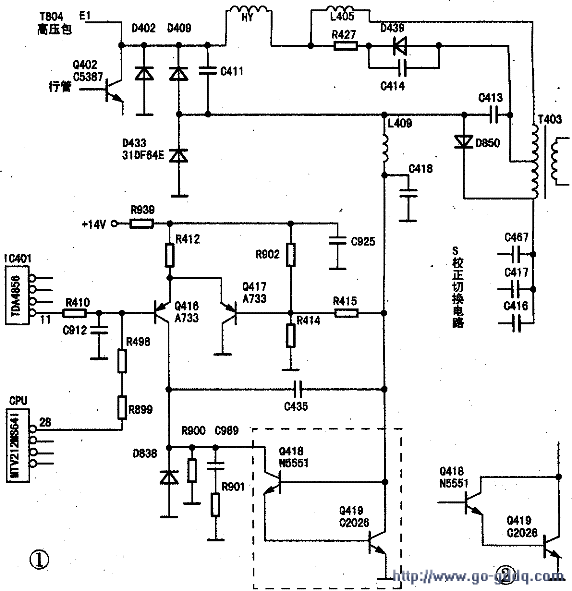

　　检查行管正常，查上阻尼管D409、阻尼管D402、电容C411、C413均正常。脱开偏转线圈。用FMLG16代替31DF64E。同时扩大检查范围。由于每次下阻尼管的击穿都是在行刚工作时发生，而行管并未损坏。为了便于分析故障，根据线路板实绘了行部分电路工作原理图（如图1所示）。

　　经检查，发现枕校电路Q416（A733）、Q417（A733）、Q418（N5551）均已击穿，校正管Q419（C2026）的b-e结也已击穿。

　　用原型号三极管更换Q416、Q417，由于没有N5551管（查资料得知该管的参数为180V0.6A0.3W）。故用参数较为接近的三极管BF422按照印制线路板的b、c、e脚位代换。由于没有原型号校正管C2026，故用彩电中常见的D1266代换。开机后，行正常启动。同时可以看见屏幕中心有一亮点。关机。插好偏转线圈再次开机，故障重现，但检测校正管正常。下阻尼管D433正常。拔下偏转线圈开机。可以听到行启动的声音，同时可以看见屏幕中心有一亮点。由于不插偏转线圈行可以启动，接下来重点检测行偏转回路。断开R427故障依旧。恢复后再断开L405开机。行电路可以工作。沿线路找到D850（1N4937），实测已经击穿。用RU3替代后，开机可以看到图像，但是在调节行幅时发现行幅不变，枕校调节也无效。在菜单中调节幅行大小（0～100）时，IC401（TDA4856）11脚（EW校正输出）有1.6V～2.5V的可调电压。

　　Q419的c极只有1.3V的电压；测Q416的b极有2.0V～2.8V的可调电压，但c极只有0.7V的电压。仔细分析线路认为：由于Q418的接法有误，在显示器工作后Q418饱和导通使Q419也进入饱和导通，导致Q416的c极电压被Q419的b-e结钳位（Q418饱和导通，其c、e极压降可以忽略不计）。此时才知该机线路板字符印制有误。重新调整三极管Q418的引脚（图1中虚线部分为原机标识的错误图，图2为正确的接线图），开机，故障排除。此时实测Q419的c极电压为8V。Q416的c极电压为1.2V。显示器恢复正常。
