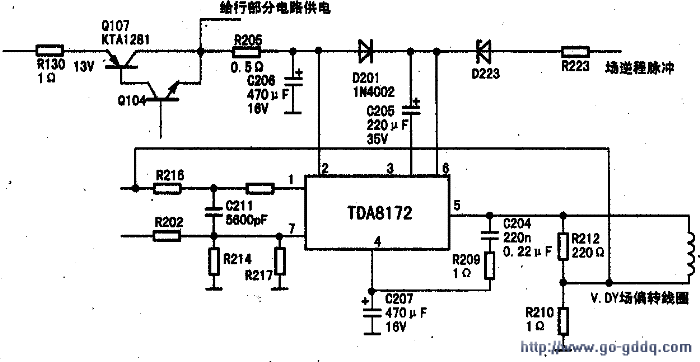

开机，测开关电源输出的几组电压正常，但无高压。即行不启动。测STV9118 29脚供电端电压只有2V多，明显不正常，顺着往前查，发现受控输出的12V电压只有2.5V。实测电路如图所示。

　　经开关变压器整流输出的13V电压送到控制管Q107的e极，受控后的12V电压由Q107的c极输出。经目测发现，12V控制三极管Q107处电路板发黄，测该管已击穿。该管型号为KTA1281。找了很多地方都没有买到。查手册得知。KTA1281与B649A的参数有点相近，用B649A代换后，开机测Q107 c极输出的12V电压仍只有2.5V。说明12V负载电路有问题。

　　依次断开12V的负载，当断开R205后，开机Qt07 c极输出电压恢复到12V，显示器启动，图像呈水平一条亮线，说明是场输出部分的问题造成12V电压下降，以致行不工作。

　　该机场输出IC为TDA8172，采用正负电源供电。

　　TDA8172的②、③、④、⑥脚的滤波电容和二极管为易损件，它们损坏后会造成场电路异常。如屏幕图像上部出现回扫线，上部或下部无图像等。该机的最初现象是屏幕下半部无图像，按常规思路将上述易损件和TDA8172换新，开机故障依旧。难道是Q107代换的管子参数不对？

　　从好机上拆下KTA1281装上，故障还是如此。说明12V电路的电容、控制管带负载力都没有问题。故障肯定在场输出部分。但TDA8172外围易损件都换了，一时没有更好的思路，决定将场输出电路的元件逐一地代换。

　　将万用表红笔用鱼夹连到Q107的c极，黑笔接地，每代换一个元件，开机看电压是否恢复正常。当代换了TDA8172⑤脚电容C204后，万用表指示为12V，高压启动声出现，图像恢复正常。用电容表测换下的电容容量为220nF，容量正常。将该电容换回，故障再次出现，说明的确是此电容有问题造成了该故障。
