接机检查时发现无按键电流。自认为很好修,于是承诺顾客下午取机,结果修了二天了仍无结果。
加电测量T1管子的集电极电压为0V,重植PM1000电流IC,再测量该处电压仍为0V;拆下T1测其正反向电阻均正常,更换PM1000加电试机,一切正常。

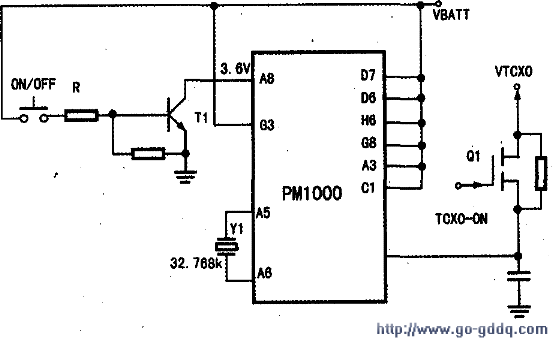

根据实物自绘原理图,见图所示。需要说明的是中兴C700/705、C800/881系列手机以及海信C2198、TCL1828手机等CDMA机型的电源均采用PM1000,它们的开关机原理及维修方法大致相同。
(1)当手机装上电池后,电池电压分别加到PM1000的D7、G3、A3等脚,通过内部DC/DC转换器在其A8脚产生一个3.6V的触发等待电平。此时若按下ON/OFF键足够长时间则VBATT通过电阻R送至T1的基极使T1饱和导通,集电极电压Ve变为低电平将PM1000的A8脚电位拉低,从而使PM1000进入工作状态。并分别送出VA、VP、VC逻辑供电及VSYN、VAFR等射频供电。在CPU得到供电后使32.768kHz起振,此时CPU从其B3脚输出一个TCXO-ON控制信号使01导通产生2.8V左右的VTCXO电压给主时钟19.68MHz提供工作电压,使其起振产生19.68MHz主时钟;同时从PM1000的B7脚输出一个2.8V的复位信号送给逻辑系统。
CPU在供电、时钟、复位等信号到位后便对整个系统进行自检,先硬件后软件。当两者都通过之后CPU便送出PS-HCLD维持信号到PM1000的A4脚,使其在撤掉按键开机信号后仍能维持正常工作。
(2)A8脚的3.6V电压是触发PM1000正常工作的必要条件,所以T1的集电极是一个关键的测试点。该点无3.6V触发电压说明:
1)PM1000内部DC/DC变换器损坏等,须更换PM1000方可。
2)可能是VBATT未能加到PM1000的相关管脚,仔细测量定位后飞线即可。
维修过程中发现大多是因PM1000损坏所致。
