LG 8180/8188手机主屏无背光
来源:本站整理  作者:佚名  2010-09-15 09:18:18



  此机在使用过程中摔过,当时还能正常使用。

  一段时间后发现无背光了。在当地维修部门换过几次排线、LCD均未解决故障。

  加电开机,用万用表的电压挡测主板上的U411①脚电压为0V、⑤脚电压为3.9V、③脚为2.4V,更换U411试机全屏虽然出现背光,但很暗。再测其①脚电压为3.8V,加焊C478,再试机,一切正常。

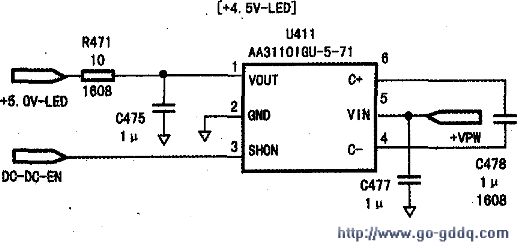

  分析说明:原理图见图所示。

  (1)出现大屏无背光的故障主要与背光供电电路、背光发光器件有关。对于此类故障的维修应先排除背光供电电源的故障。

  (2)本例中以U411、C478等元件为核心构成背光供电电路。实测中发现U411的⑤脚供电为3.9V正常,③脚为2.4V(控制电压到位),而其①脚无输出电压,说明U411已损坏。

  (3)更换U411后其①脚有输出,但电压较低达不到5V标准,仔细检查升压电容C478发现虚焊,加焊后正常工作。
