打开后发现功率管是由分立元件组成,有多处被焊过的痕迹。用户说曾找两个修理部修过,均未修好。说是老产品,无元件修,判了死刑。
该机故障现象为:加电后指示灯无显示。电风扇不转,电磁炉不工作。检查发现,保险用的30A保险丝已烧断,五只功率管中一只已炸裂,焊下其余四只逐个检查,都是好的。制造厂家为保密,将管子上标记全擦掉,用万用表测量,判断为NPN型大功率三极管。用一只彩电中用的D1710型电源调整大功率三极管代之。因此管尺寸较大。安装时将管脚弯曲后安装在散热板上。加电不再烧保险,但仍无反映。

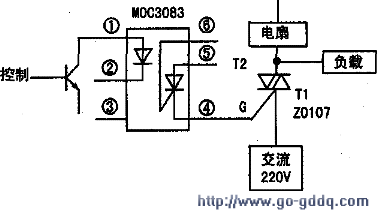

进一步从电风扇不转动人手检查。由于无图纸,只有仔细看电路板,发现控制电扇转动有一双向可控硅(型号为Z0107)已损坏。市场上购不到此可控硅。查有关资料,用型号为MA97A6的双向可控硅代替。光耦(型号为MOC3041)也损坏,用型号为MOC3083的代替,见附图。代换后,加电仍无反应,用万用表测MOC3083①、②脚电压。电扇转动了,去掉表笔电扇停止转动,分析是光耦二极管上无控制电压。进一步检查发现控制电路(本机单独配一控制盒)部分的5V稳压器坏,更换后,开机一切恢复正常。
小结:检修电磁炉,在去掉谐振线圈后,先查基础供电电压,电压正常后,进一步检查集成块供电电压和三极管静态工作点。发现元件坏,市场买不到,通过查资料,选相近易购元件代换是可行的,本例就代用了三只元件,将判死刑的电磁炉修复。
