立邦牌EC18ID型电磁炉,保险烧断停止加热,面板无显示
来源:本站整理  作者:佚名  2010-09-16 08:30:08



  此故障比较严重,10A保险管烧断,机内有短路现象,高压市电窜人低压线路引起元件击穿损坏,所以必须全面检查,查出所有损坏元件后才能通电试机。

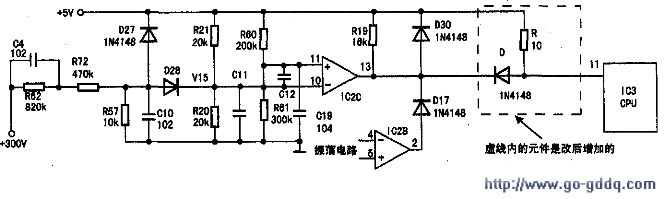

   先将加热线盘取下,用万用表电阻挡测量最易损坏的IGBTQ1(K25T120)、整流器DB(D15XB60),结果全部击穿。进一步检查控制电路,发现激励电路中的Q10、Q9、Q8、Q3、Q6、二极管:D19(1N4148)、IC2(LM339N)、电源调整管Q4(T8050)、稳压二极管ZDl(1N4748A)全部击穿。将上述损坏元件全部更换后,不接加热线盘通电开机,不再烧保险,风扇转动,但指示灯闪亮,每隔3秒发出“嘀”一声短音(数显显示E1),1分钟后转入待机。后断电将加热线盘接入,装上机壳,放上锅具开机,不加热,风扇转动,指示灯仍闪亮,每隔3秒发出“嘀”一声短音(数显显示E1),1分钟后转入待机。继续检查,发现CPU11脚对地接近短路,造成D17导通,将振荡电路IC2B②脚输出的脉冲封锁,而不能正常加热。将CPU(EM78P458AP0402SBG416S)拆下,用数字万用表电阻挡仔细测量CPU11脚对⑤脚的电阻值有89Ω,其他各脚正常。由电路原理图1分析,CPU11脚是浪涌电压检测输入端,正常工作时该脚处于4.5V以上的高电位。只有当浪涌电压超过设定值时,IC2C的⑩脚反相端电位高于同相端11脚(3.0V),IC2C的13脚变为低电位0V,将CPU11脚的电位拉低,IC3内部发出关机指令,电磁炉停止加热。由于CPU只有11脚损坏,其他均完好且功能正常,于是决定改造线路来修复。

  由附图分析可知。只要保持CPU11脚处于4.5V的高电位就能使电路工作。具体改造方法如下:将CPU11脚的铜箔用刀割断后,串接一只二极管(1N4148)正极接CPU11脚,负极接IC2C的13脚;再用一只1/8W10Ω电阻一端接CPU11脚,另一端接+5V,给CPU11脚提供4.5V电压。不接线盘试机,测IC2C的13脚电压为4.9V,CPU11脚的电压为4.5V,所加的二极管(1N4148)截止,正常时对电路不起作用。只有当浪涌电压超过设定值时,IC2C的⑩脚反相端电位高于同相端11脚3.0V,IC2C的13脚变为低电位0V。所加的二极管D(1N4148)导通,将CPU11脚电位拉低,CPU内部发出关机指令,电磁炉停止加热。接好线盘试机。一切正常。
