该故障如右图所示，且越来越严重，然后图像左右闪烁，最后无光栅。

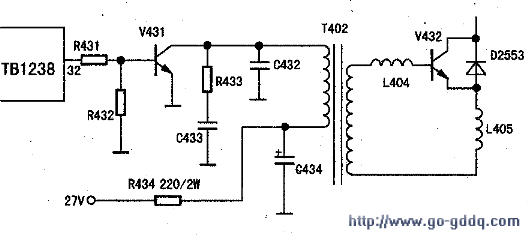

　　最初以为是枕校滤波电容C422（10μF／250V、图标为4.7μF／100V）漏电，但想若是C422有问题，图像应左右对称出现凹形，此机左边为何没有出现呢？于是先换此件再观察，果然故障与C422无关。回忆故障现象，光栅消失前，闪烁的光栅上似乎有振铃线出现过，怀疑行激励不足。于是，补焊T402，检查行推动有关的R434、C432～C434、R433、V431、R431、R432均无异常（见下图）。用熬字表频率挡测TB1238 32脚频率为15625Hz，正常。

　　难道是行输出变压器有问题？由于手头无此件，目测推动管体积小，不妨换掉行推动管V431试试。于是用C4282换掉C3332后开机，高压“刷”地一声，然后又消失，连光栅的“影子”都不见了。拆机，复测行输出管及行推动有关元件，发现R434开路。更换R434，机器恢复正常。
