观察此机通电数秒后电源指示灯亮，无光栅、无伴音，即保护待机。排除后，伴音正常，控制正常，但黑屏。

　　分析检修：电源指示灯亮，显示两种信息：一种是电源电路工作正常。只是处在待机状态：另一种是以CPU为核心的控制系统正常。CPU（IC001）通过IIC总线与挂接的受控IC进行数据通讯，并获得故障信息，⑩脚（PROTECT）收到来自场保护电路的低电平信号，43脚（X-RAY）收到来自行负载电流检测电路或行逆程峰值电压检测电路的高电平信号。第一种途径引发的待机，指示灯不会长亮，而以闪烁次数示之。

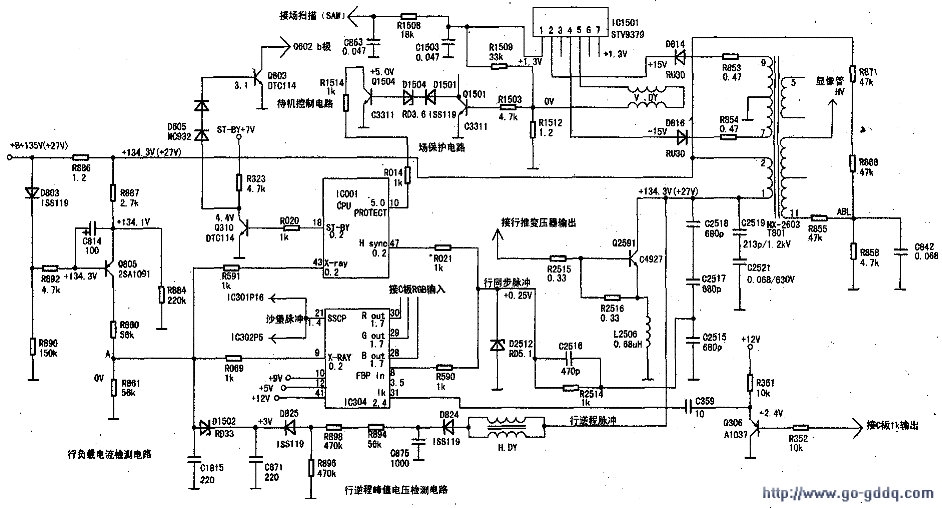

　　测待机控制电路输入端Q603 b极电压为0V（待机状态），Q310 c极为0V、b极为+4.4V（待机状态），IC001 18脚（ST-BY）输出端为+5V（待机状态），IC001⑩脚输入端为+5V（正常），IC001 43脚输入端为+2.6V（正常为+0.2V）。据此判断，CPU已检测到行负载电流检测电路或行逆程峰值电压检测电路送来的高电平信号。凭经验，先查行负载电流检测电路。用电阻挡测R886在路电阻为1.2Ω（正常）。测开机瞬间行负载电流检测电路（见图）A点电位大于3V（正常应为0V），据此判断是过流保护，导致行输出电路出现异常。

　　用二极管挡在路测Q2591（行管）c极对地无短路现象，b-c、e-c结间有PN结正反向特性。判定行管未损坏：开机瞬间听不见高压启动声（正常应听到“嚓”的一声），过流而无高压，应是高压包高压绕组有短路现象。更换高压包后，伴音正常，控制正常，但无光栅，即黑屏故障。在损坏高压包的过程中，可能会连带损坏ABL电路中的R858（4.7kΩ）和行同步咏冲回路中的D2512（RD5.1）。测R858阻值正常，D2512负极电平为0V（正常为+0.25V），判定稳压二极管被击穿短路。更换D2512后，整机恢复正常工作。

　　小结：

    1、索尼彩电采用G3F机芯的有KV-K、KV-F和KV-L三系列机型，其唯一的缺陷是焊点虚焊，近年来这一缺陷逐渐暴露，故障频频发生，“保护待机，红灯亮”就是典型现象。由于该机芯设计有一整套自动保护电路，一旦故障发生，该系统会快速准确地启动保护，避免故障扩大和恶化，由于保护即时，元件极少发生损坏。实践证明。对该机芯彩电进行检修时，应重点放在检查虚焊这一环节。

　　2、检查时，应先测IC001⑩脚电压，后测43脚，因为前者诱发保护关机的几率大于后者。从⑩脚送来保护待机命令的是场保护电路，其涉及面广，除场扫描电路本身外，还同以下电路的工作状态有密切联系：行扫描及行扫描输出电路；提供行场扫描电路工作的多路低压电源+12V、+9V、+5V以及±15V（高压包低压输出）等。这些电路里大功率、发热元件较多，容易产生虚焊，如IC1501、IC303、IC682～IC684等。

　　3、X射线保护的两个检测是：行负载电流检测电路和行逆程峰值电压检测电路。为什么只查或先查前者。而对后者一带而过呢？因为行逆程峰值电压检测电路起控的可能性极小。

　　4、测R886阻值是必要的。由于R886是行负载电流检测电路的电压取样电阻，是关键元件，它的状态直接影响检测的准确度。通常是Q2591（行管）击穿短路会将R886连带损坏致变值或开路，造成过流假象。此时，若忽略了R886，就可能将检修带进死胡同。可能造成过流假象的还有R884（220kΩ）开路，此时Q803 e极电压为+135V，进入饱和导通，Va≥+3V，这种情况屡见不鲜。

　　5、本例对高压包的判断，看似简单，但这是多，次检修的经验积累。当然，高压包不良情况很多，如低压绕组问题、高低压绕组间漏电等，判断难度较大。要从各个侧面检查。如观测开机瞬间+200V、±15V各组电压，综合检测得到的异常情况作出判断。理性的元件替换，也是正常的检修方法。

　　6、过流不一定都是高压包、行管不良造成的，高压包的负载--显像管、+200V供给的三基色激励电路、±15V供给的场输出电路，以及行输出电路中的逆程电容、阻尼二极管等等，它们出现异常都有可能引发过流。

　　7、黑屏是G3F机芯彩电常见故障，本例黑屏是高压包在损坏过程中连带伤害造成的。通常黑屏故障检修难度高过开机保护故障，从C板KG、KB、KR→Ik电路→IC304R、G、B输出→IC304 20脚沙堡脉冲→⑧脚（FBP IN）→D1512阴极的行同步脉冲等环节都有关联。由于Ik电路存在，检修难度加大，有时还得借助示波器。通常的“黑屏”，大多数是由虚焊造成。比如，由于C板某元件虚焊（脱焊），影响三基色电路工作，三基色平衡被破坏，由Ik反馈给IC304内部阴极偏置自动调整电路，停止R、G、B分离电路工作，R、G、B无输出，形成黑屏。因此，采用G3F机芯的机型彩电是看不到缺色现象的。黑屏另一特例是R804开路，导致G2（CRT加速极）电压异常，光栅亮度低。
