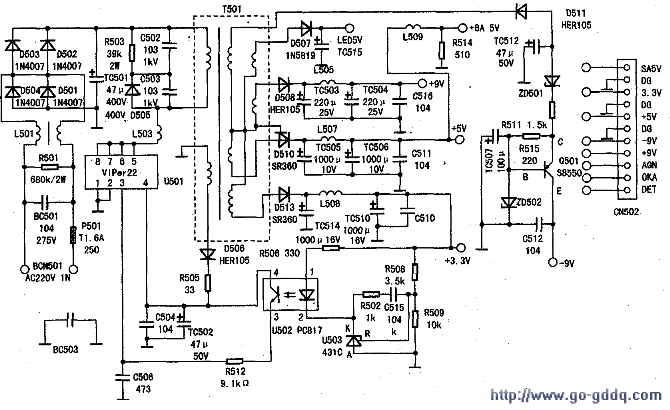

通电试机,开机后放入光盘不能正常读盘,出仓需重启电源后才能退出光盘。为了方便维修,笔者根据本机实物绘出其电源的电路原理图(附图)。测得电源供电输出的CN502插座主要端点电压数值见表
端点 | 1 | 2 | 3 | 4 | 5 |
正常值(V) | 5 | 3.3 | 5 | -9 | 9 |
故障值(V) | +3.4~+3.6 | +2.6~+2.7 | +3.4~+3.6 | -5.9~-6.2 | +6~+6.3 |
由附表中数据得知,整机供电电压低,不能满足DVD机的正常工作条件。根据对故障机在通电后的直流电压(只是较低)数据分析,厚膜电路U501(VIPer22)能够工作,此控制芯片内产生的激励脉冲使U501内的开关管工作在开关状态,说明U501基本正常,怀疑故障出在稳压控制部分的光电耦合器(U502),三端误差放大器(U503)及误差取样电路部分。对这部分器件进行一一测量发现,U503 K端电压值不稳,在1.2V左右,其正常应为1.8V。怀疑U503性能变差,将U503换新后,整机电源输出正常。
